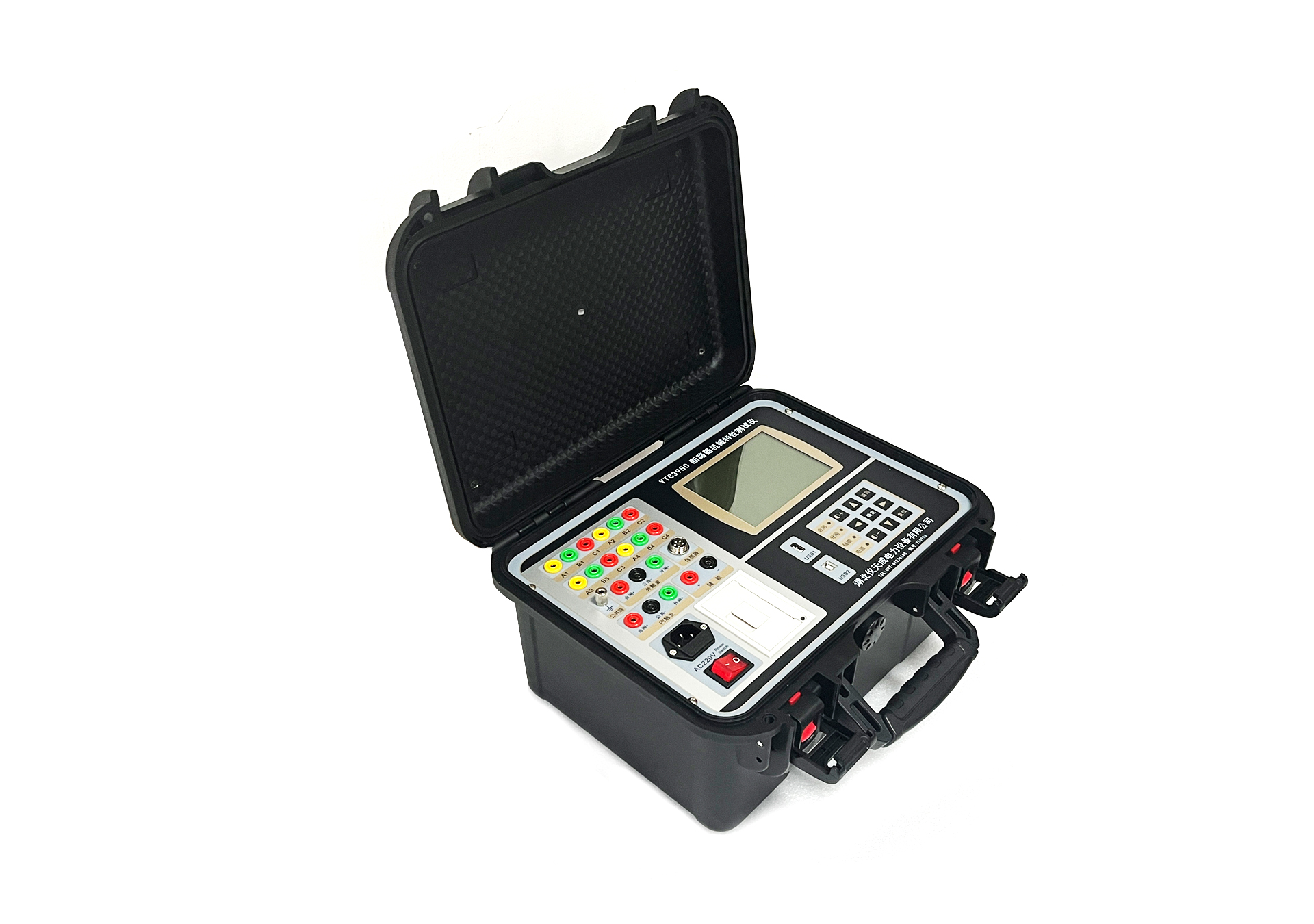

儀天成YTC3980斷路器機械特性測試儀的面板相關介紹

返回 打印 來源：儀天成電力  時間：2026/08/10  閱讀： 次
        儀天成 YTC3980 斷路器機械特性測試儀面板布局科學規整，各接口、顯示單元與操作按鍵分區清晰，是完成斷路器接線、參數設置、試驗操作、數據查看輸出的人機交互核心。熟練掌握面板各部件功能定義，能夠有效避免接線失誤，規范試驗操作流程，保障高壓斷路器機械特性測試工作穩定、可靠開展。下面對儀器面板各組成部分逐一進行介紹。

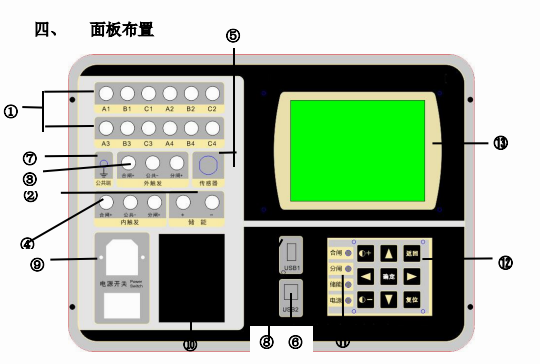

先來看看面板結構圖：
① 面板標志：A?B?C? A?B?C?、A?B?C? A?B?C?
功能說明：12 路斷口時間測量通道
② 面板標志：儲能插座
功能說明：提供直流儲能電機電源
③ 面板標志：外觸發插座
功能說明：外觸發方式時，直接并接到分、合線圈兩端，取線圈上電信號作為同步信號。
④ 面板標志：內觸發插座
功能說明：分合閘控制，提供供分合閘控制直流電源
⑤ 面板標志：速度傳感器插座
功能說明：速度傳感器的信號輸入
⑥ 面板標志：USB2
功能說明：可通過此口連接計算機。
⑦ 面板標志：保護接地端
功能說明：與大地相接
⑧ 面板標志：USB1
功能說明：若有此功能，則可進行 U 盤操作。
⑨ 面板標志：電源開關
功能說明：輸入電源 220V±10% 50Hz±10%
⑩ 面板標志：面板打印機
功能說明：打印測試報告及圖譜
? 面板標志：電源輸出指示燈
功能說明：有相應電源輸出，此指示燈亮。
? 面板標志：功能按鍵塊
功能說明：
  • 對比度 +、對比度?：液晶對比度的增、減
  • ▲、▼：上、下移動光標或增、減當前光標處數值
  • ?、?：左、右菜單或移動光標
  • 確定：選擇當前菜單或確認操作
  • 返回：返回上級或取消操作
  • 復位：儀器復位
? 面板標志：液晶顯示屏
功能說明：大屏幕、寬溫度、背景光液晶、全中文顯示所有數據及圖譜

以上即為 YTC3980 高壓開關機械特性測試儀面板全部部件說明。現場試驗時，請對照面板標識規范接線，熟悉按鍵操作邏輯；接線完成后仔細核對接口，確認無誤后方可開展測試，以此充分發揮儀器測試性能，獲取準確可靠的斷路器機械特性試驗數據。
湖北儀天成電力設備有限公司
2026年8月10日
