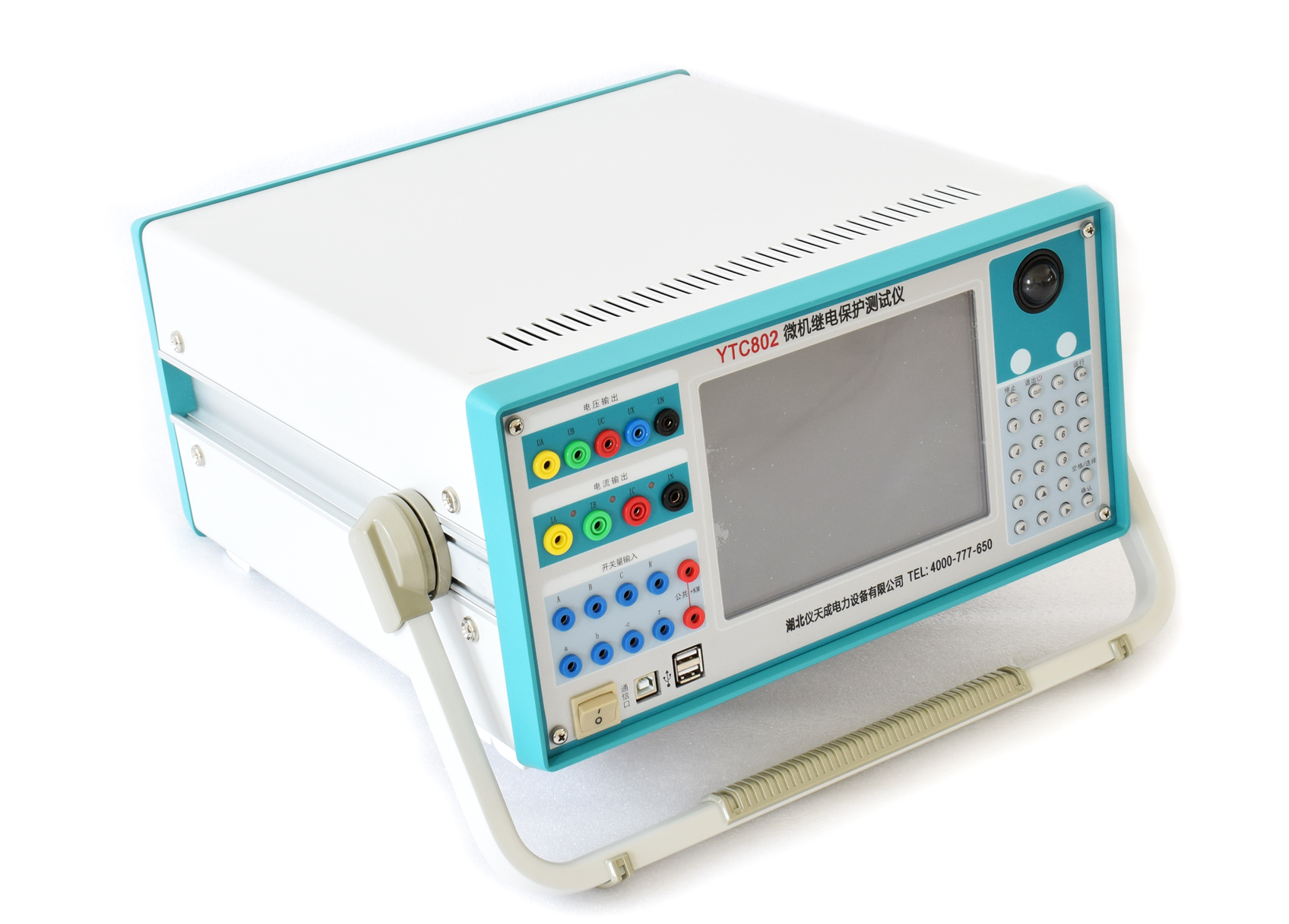

儀天成 YTC802 微機繼電保護測試儀作為電力二次保護校驗的常用設備，整機接口、操作部件集中布置于面板與底板，各端子、接口、按鍵布局直接關系現場接線、操作使用與設備維護。下面針對儀器面板、底板各功能區域與接口端子做詳細拆解說明，幫助操作人員快速熟悉硬件布局，規范開展試驗接線與設備日常檢查。

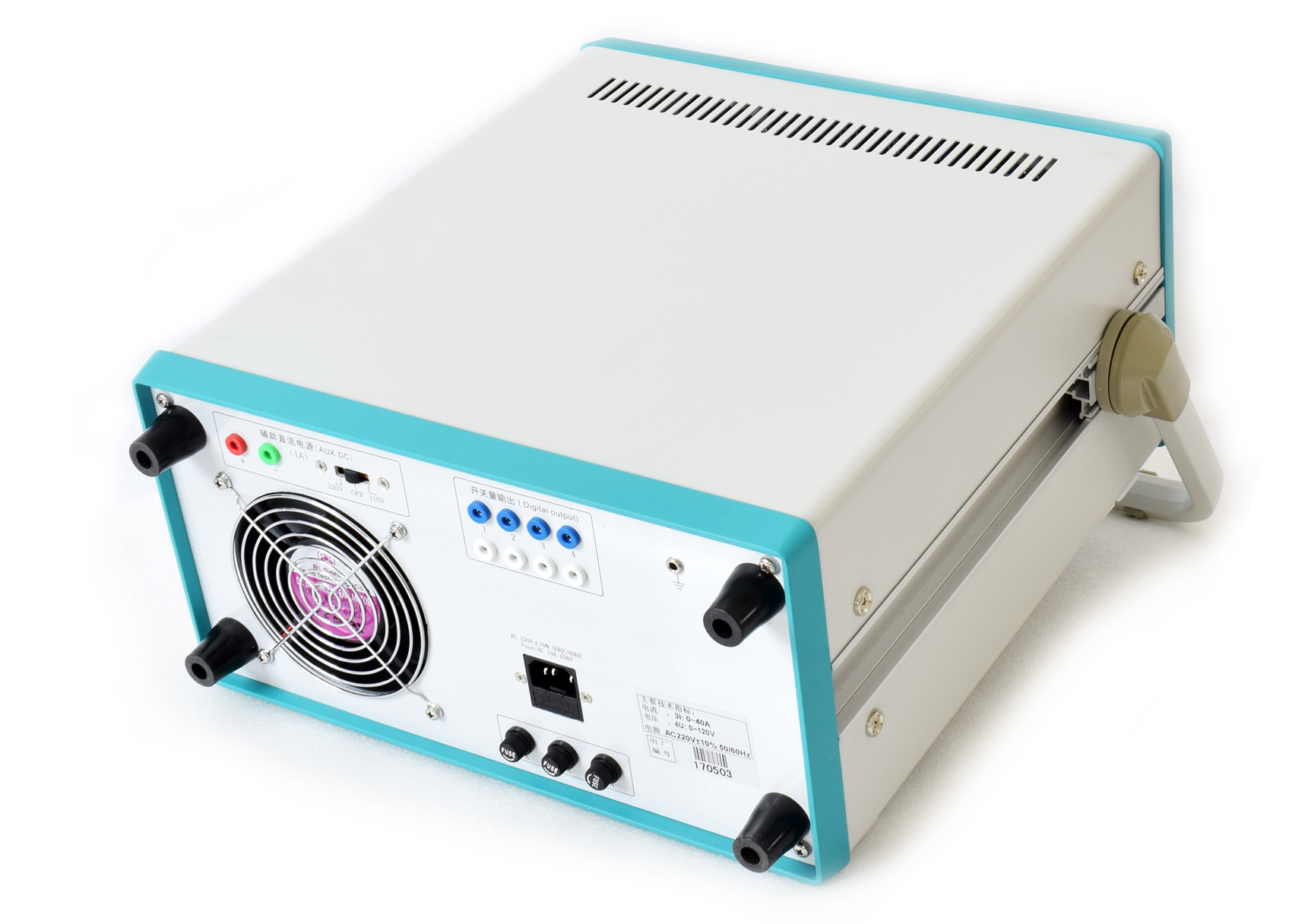

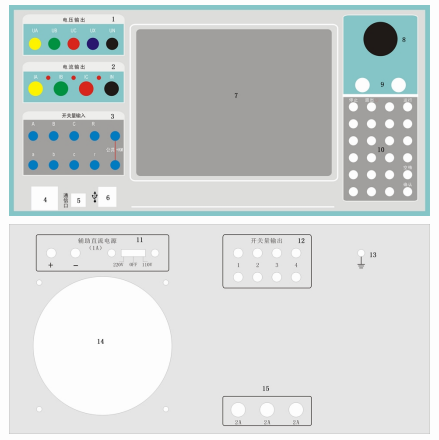

裝置面板與底板介紹：
1 電壓輸出端子
2 電流輸出端子
3 開關量輸入端子
4 電源開關
5 USB 通訊口，可外接電腦進行試驗
6 USB 接口，可與外部設備（U 盤、打印機等）連接通信
7 TFT 真彩液晶顯示屏，默認分辨率 640×480，為 8 寸屏
8 軌跡球鼠標，試驗時的過程控制均可由其完成
9 配軌跡球鼠標的左右按鍵
10 面板優化鍵盤
11 獨立直流電源輸出
12 開關量空接點輸出，4 路。空接點容量：DC：220V／0.2A；AC：220V／0.5A
13 接地端子
14 風扇出風孔
15 電壓輸出保險
以上就是儀天成 YTC802 微機繼電保護測試儀面板、底板全部硬件細節說明。現場試驗前，建議核對端子、接口、保險、接地等部位狀態，接線嚴格按照標識執行；使用完畢做好接口防塵保護，保障儀器長期穩定運行。如出現接口損壞、保險熔斷等情況，應停機斷電后再開展檢修處理。
