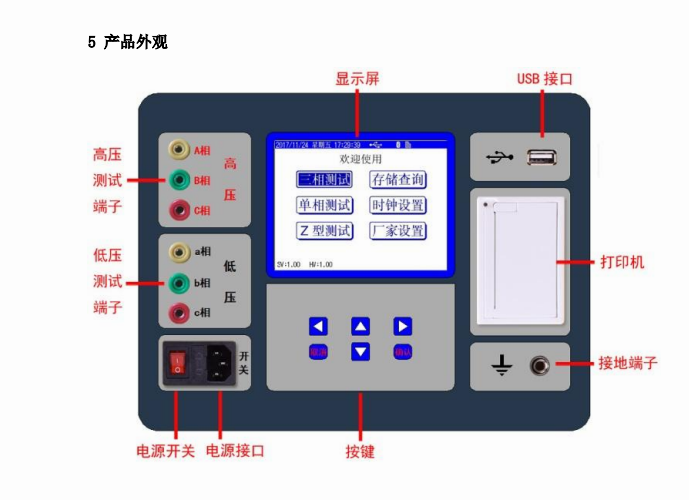

高壓測試端：設有黃、綠、紅三色接線座，分別對應 A、B、C 三相，與紅色測試線帶彈棒一端相接；測試線另一端配置黃、綠、紅三色測試鉗，分別連接被測變壓器高壓側 A、B、C 三相。進行單相測試時，接入黃、綠兩根測試線即可。
低壓測試端：設有黃、綠、紅三色接線座，分別對應 a、b、c 三相，與黑色測試線帶彈棒一端相接；測試線另一端配置黃、綠、紅三色測試鉗，分別連接被測變壓器低壓側 a、b、c 三相。進行單相測試時，接入黃、綠兩根測試線即可。
顯示屏：采用 5.6 英寸工業級高亮度彩色液晶屏，用于顯示操作菜單及各項測試結果。
按鍵操作：為本機操作按鍵組。↑↓上下鍵用于光標移動、參數選擇與數據修改；←→左右鍵用于光標移動、參數選擇與數據修改；【確認】鍵執行確認當前操作；【取消】鍵放棄當前操作，退出當前步驟。
電源開關：整機電源控制開關，撥至 “―” 檔位開機，撥至 “○” 檔位關機。
電源接口：AC220V 交流供電接口。保險管座與電源接口集成一體，保險管規格：250V/2A，尺寸 20mm×φ5mm，更換時必須選用同規格保險管。
接地端子：儀器使用時務必可靠接地。若現場接地點存在油漆、銹蝕層，需清理干凈，保證接地接觸良好。
USB 接口：用于外接 U 盤存儲測試數據，U 盤需采用 FAT 或 FAT32 文件格式；數據存儲過程中，禁止拔下 U 盤，避免數據損壞丟失。

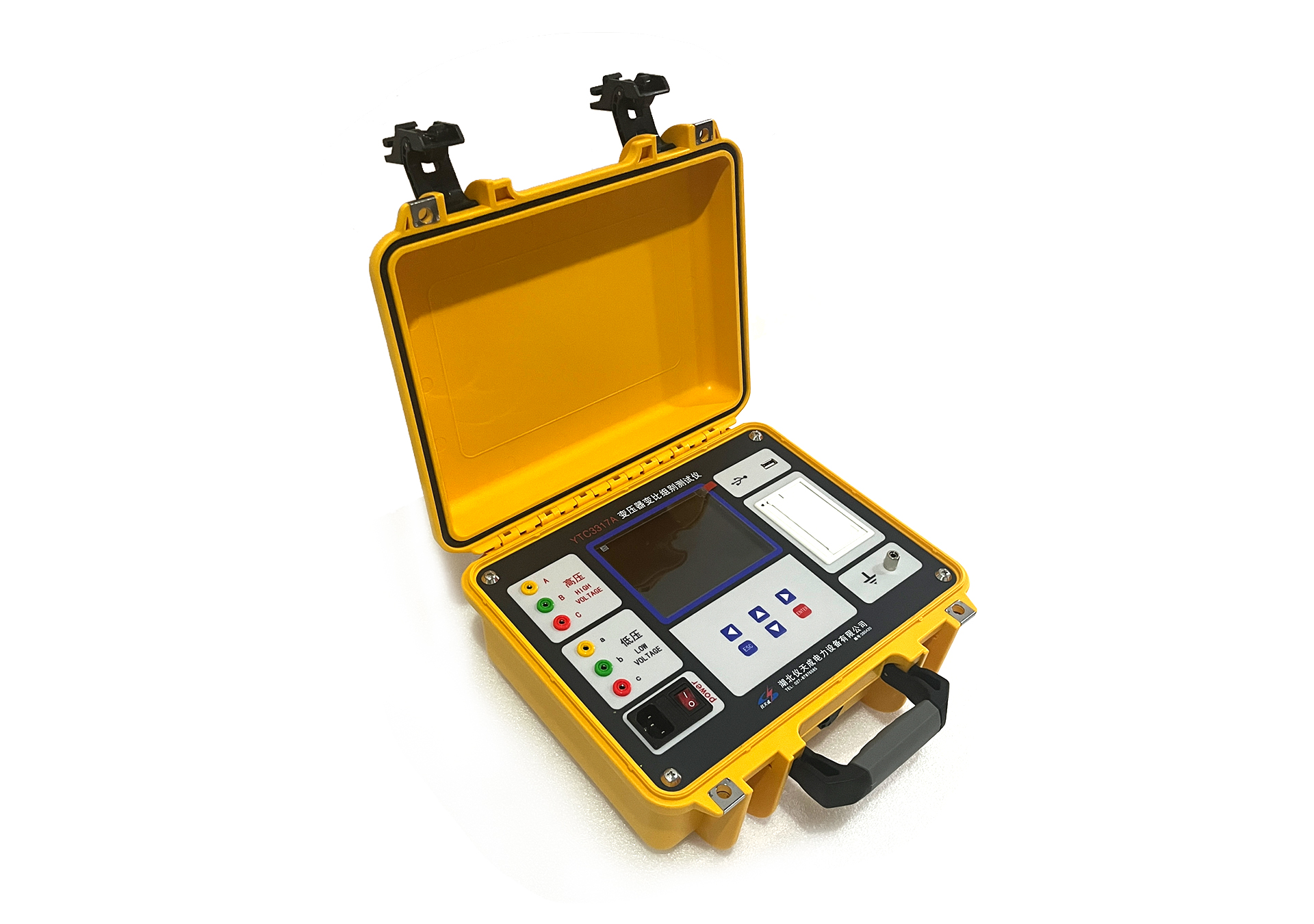

YTC3317A 變壓器變比組別測試儀通過清晰的面板分區與模塊化的功能設計，將參數設置、測試執行、數據存儲與結果輸出整合為一套高效流程。熟悉各按鍵、接口與顯示區域的對應功能，不僅能提升現場測試效率，更能有效避免接線錯誤與操作疏漏。
