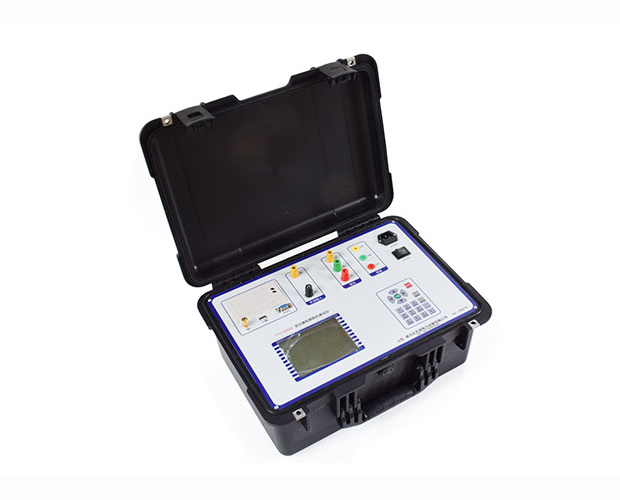

儀天成 YTC3222S 變壓器短路阻抗測試儀廣泛應用于變壓器交接、大修及預防性試驗，可完成三相、單相變壓器短路阻抗與零序阻抗檢測，判別變壓器繞組變形情況。熟練掌握儀器面板各部件功能與系統主界面菜單，是正確接線、開展試驗、獲取可靠測試數據的前提。下面對該儀器面板功能以及儀器內部主界面進行詳細說明。

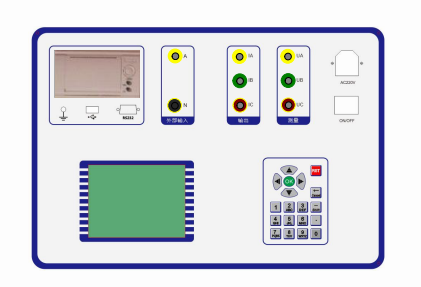

面板功能介紹：
上排從左到右依次為：
1) 打印機；
2) 接地柱；
3) USB 接口；
4) 通訊串口；
5) 外部調壓器電源接口（僅外部電源測試時使用）；
6) 內部電源輸出接線柱；
7) 電壓測量接線組；
8) 電源插座 AC220V 16A(內部使用 20A 保險);
下排從左到右依次為：
1） 液晶顯示屏；
2） 鍵盤；

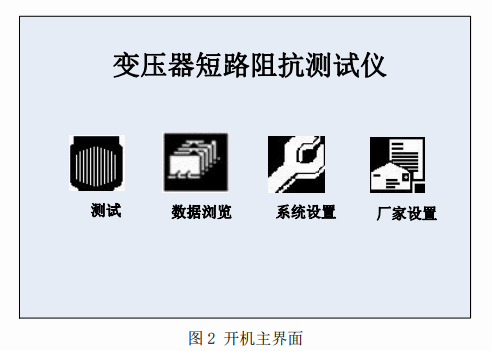

主界面介紹：
1、 測試：測試三相和單相變壓器的短路阻抗以及變壓器的零序阻抗；
2、 數據瀏覽：對存儲的數據進行瀏覽，刪除等管理。
3、 系統設置：設置當前的系統時間。
4、 廠家設置：該功能為廠家生產調試用。
儀天成 YTC3222S 變壓器短路阻抗測試儀面板功能與儀器主界面的完整介紹。熟悉面板端子、按鍵布局以及各菜單選項含義，能夠幫助現場人員規范操作儀器，減少誤操作，保障短路阻抗試驗順利開展，為變壓器繞組狀態評估提供可靠支撐。
