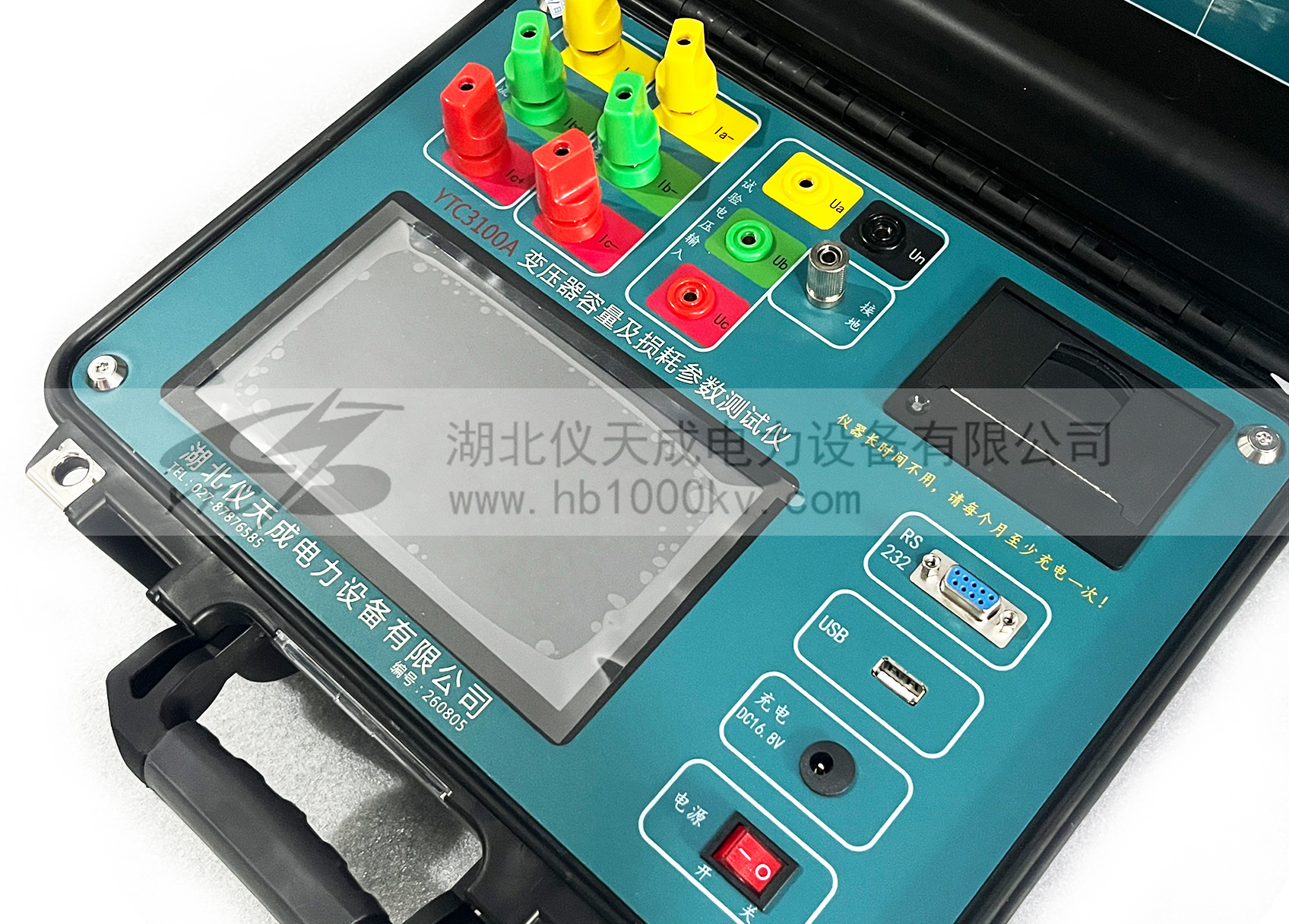

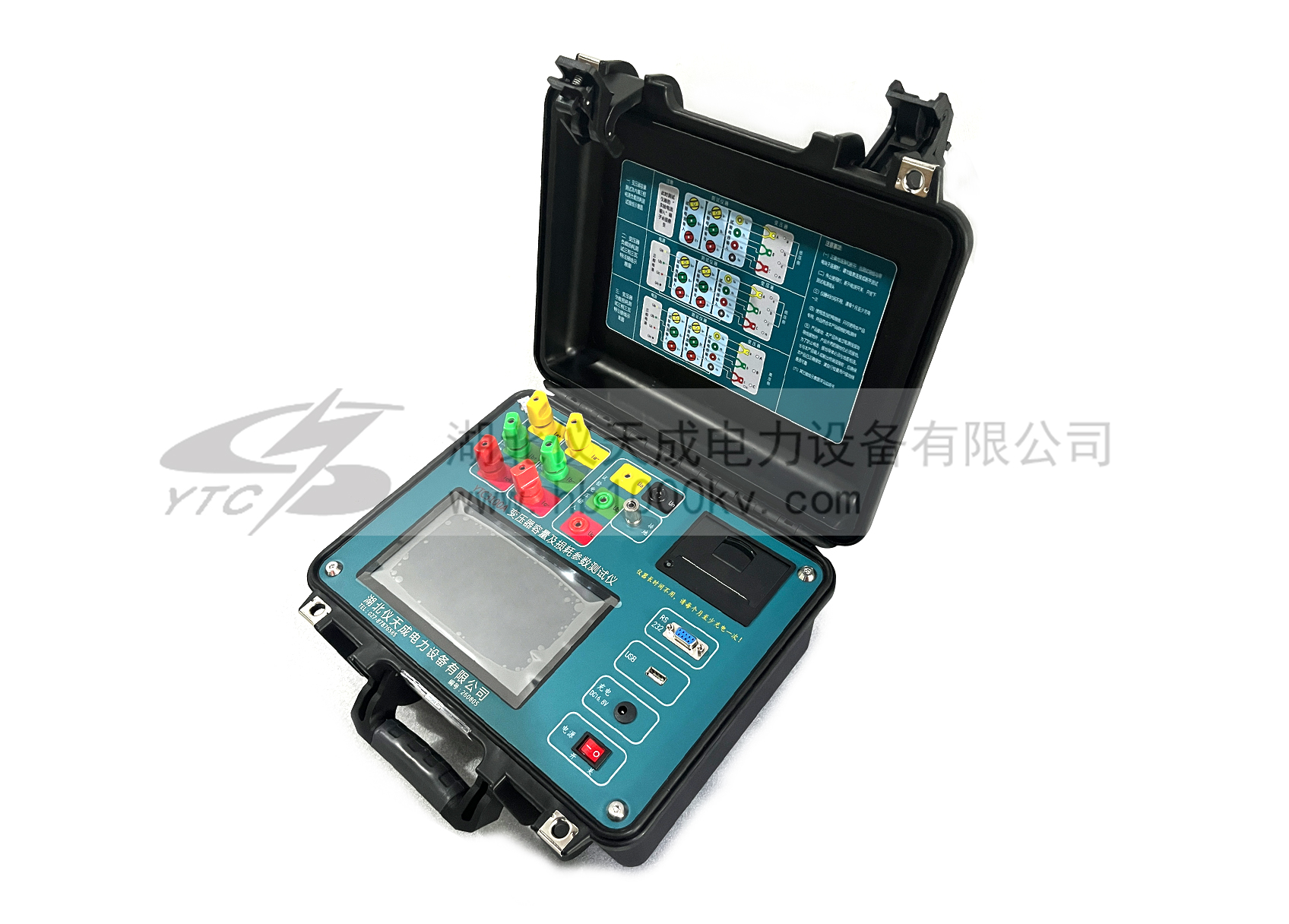

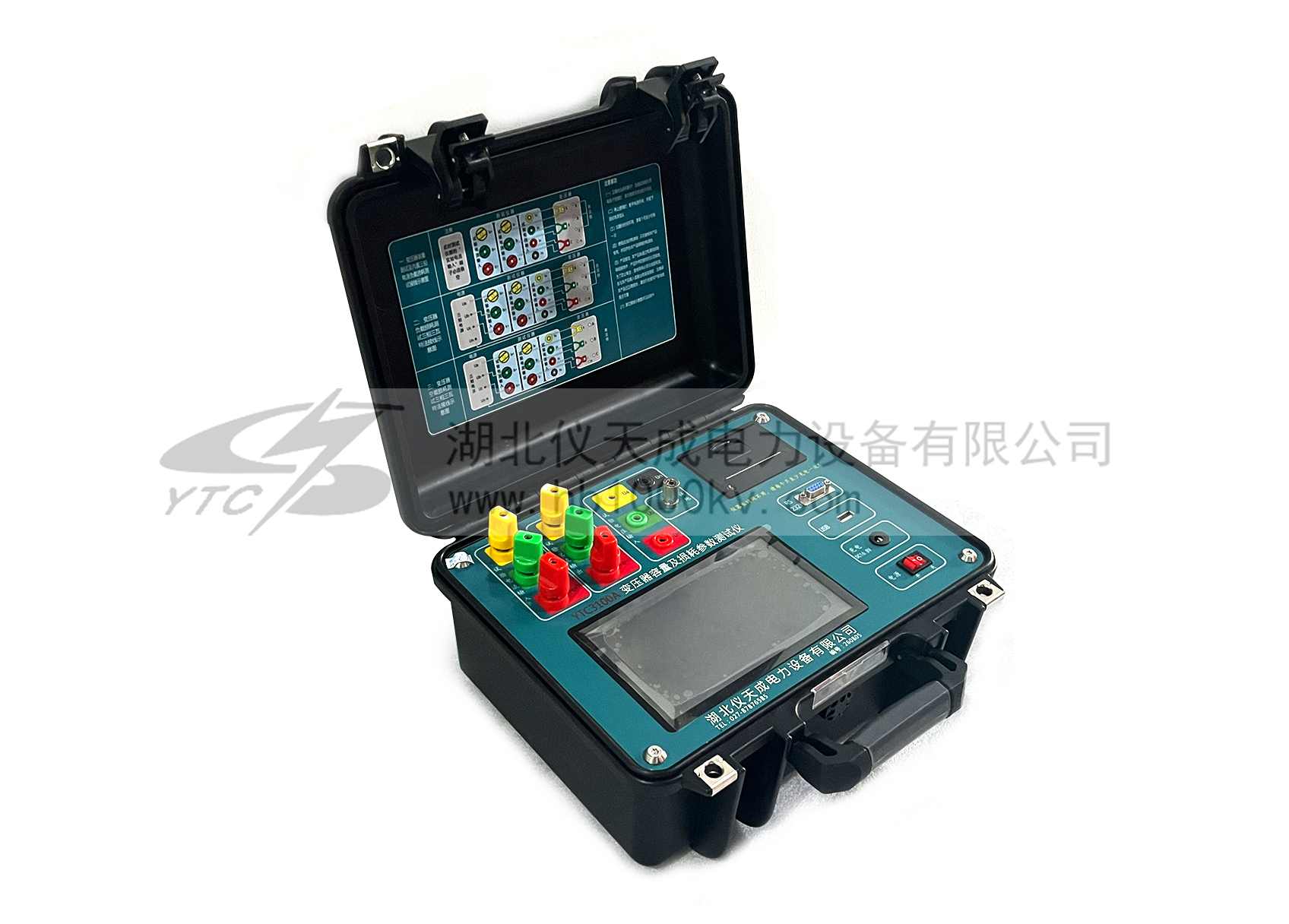

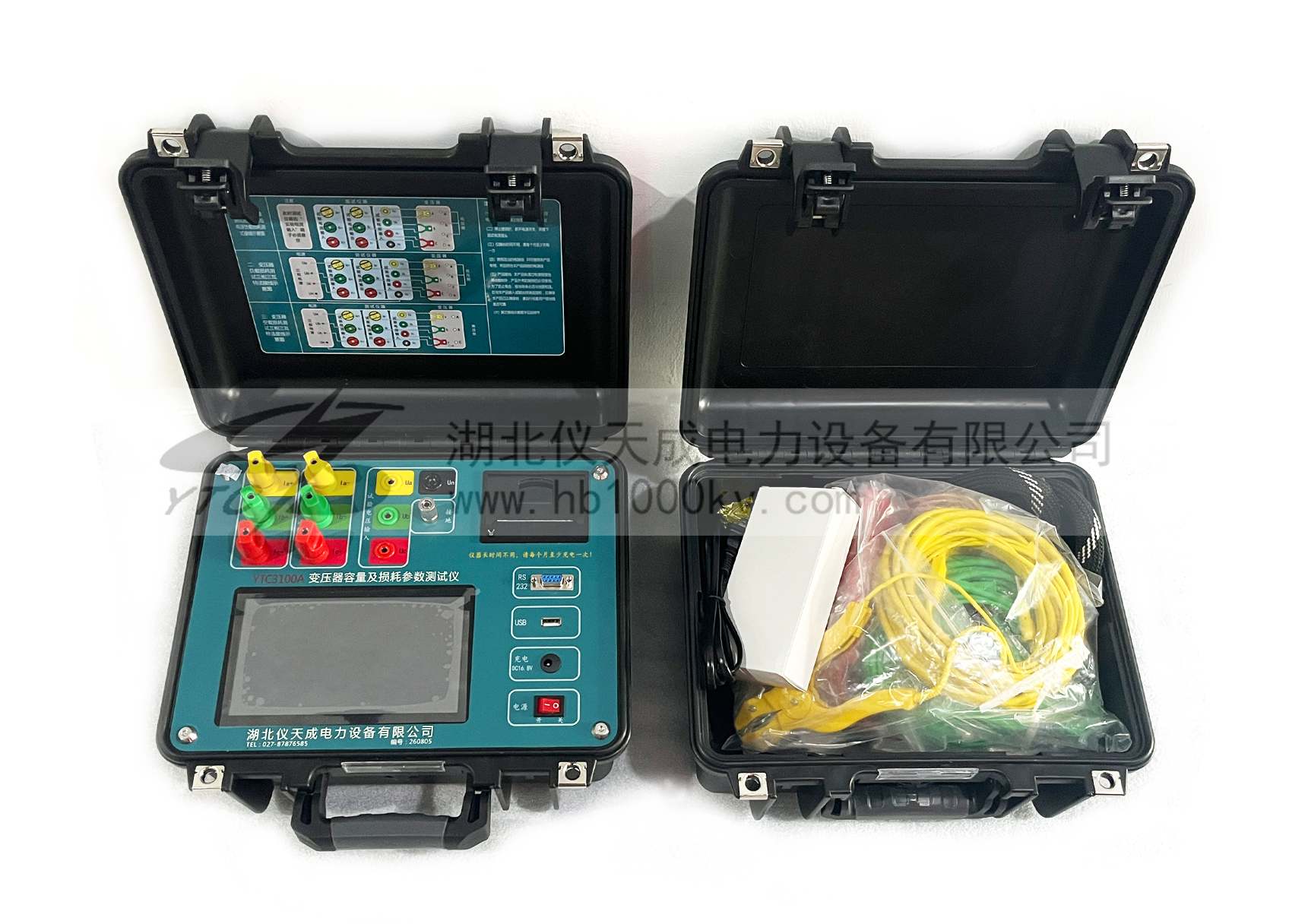

YTC3100A 變壓器容量及損耗參數測量儀

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊產品視頻

產品簡介 PRODUCT INTRODUCTION

YTC3100A 變壓器容量及損耗參數測量儀是我公司針對這種問題專門開發、研制的專門用于變壓器容量、損耗參數測量的高精度儀器。它自帶高效能充電電池，不用外接電源即可工作，充電一次可連續測量200臺次；同時，內部集成三相精密50Hz正弦波交流測試電源，在測量變壓器容量和變壓器的短路損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，簡化了接線，大大提高了工作效率。

產品特點：
1.采用ARM+FPGA+ADC模式，并配以RT-Thread實時操作系統，儀器系統更穩健，測量精度更高。
2.7寸彩色高亮液晶，圖標式觸控界面，中文輸入，全中文菜單。
3.具有完善電子幫助，各項操作均有接線圖和文字描述，操作直觀簡單。
4.內置大容量存儲器，可存儲1000組測試數據。USB口通訊，現場測試數據均可保存，根據客戶需要可以將數據上傳到PC機。
5.集成了主流的有線（RS232）和無線通信（藍牙、WIFI）功能，方便數據上傳和遠程操控。
6.具有程序遠程升級功能，根據客戶要求可以遠程升級儀器程序。
7.在各測試界面下均可以觀察實時電壓通道、電流通道的波形圖顯示。
8.通過單一界面實時顯示測試電路的電壓、電流、頻率、功率因數、有功功率、無功功率、視在功率，以便于判斷現場接線情況。

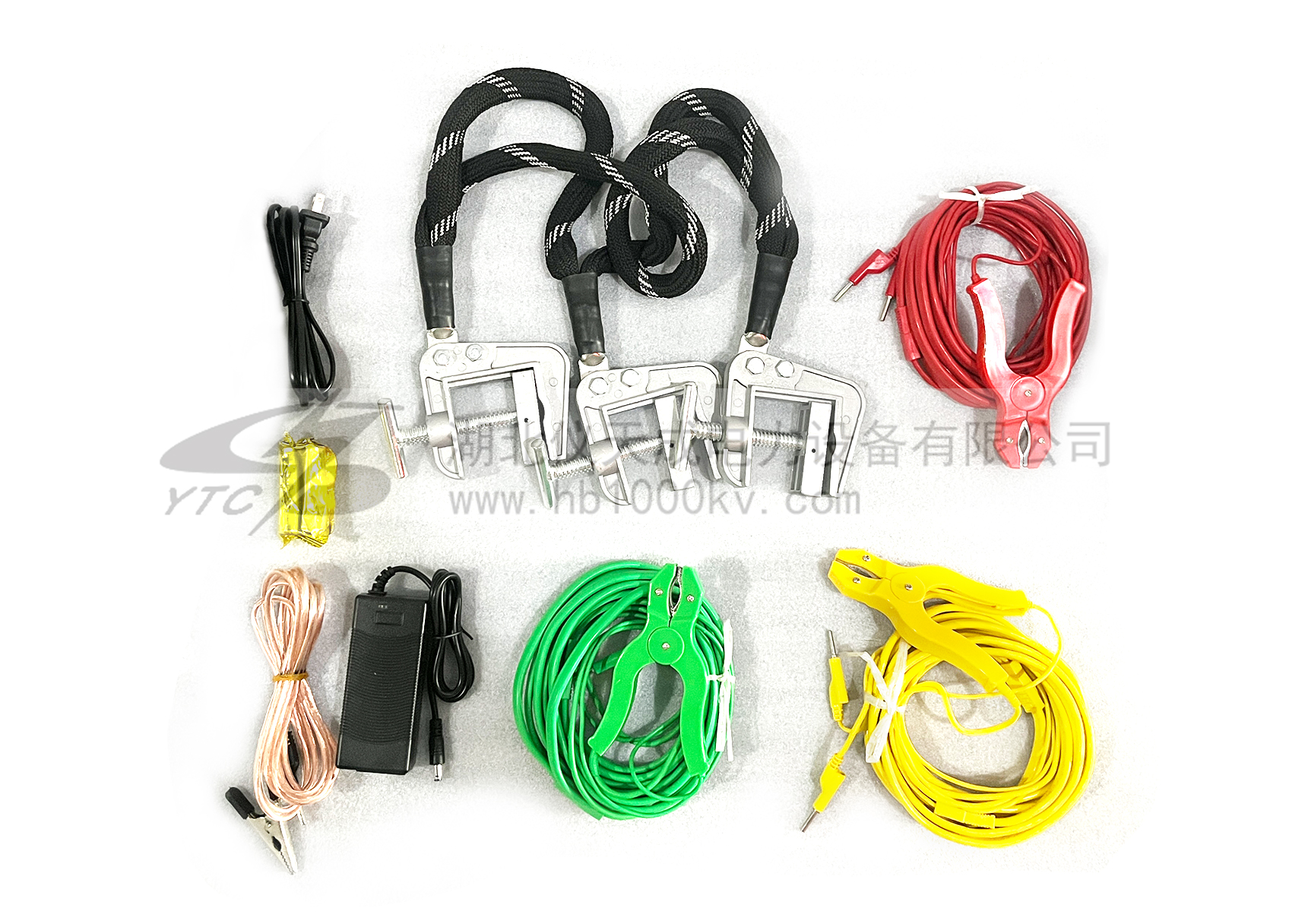

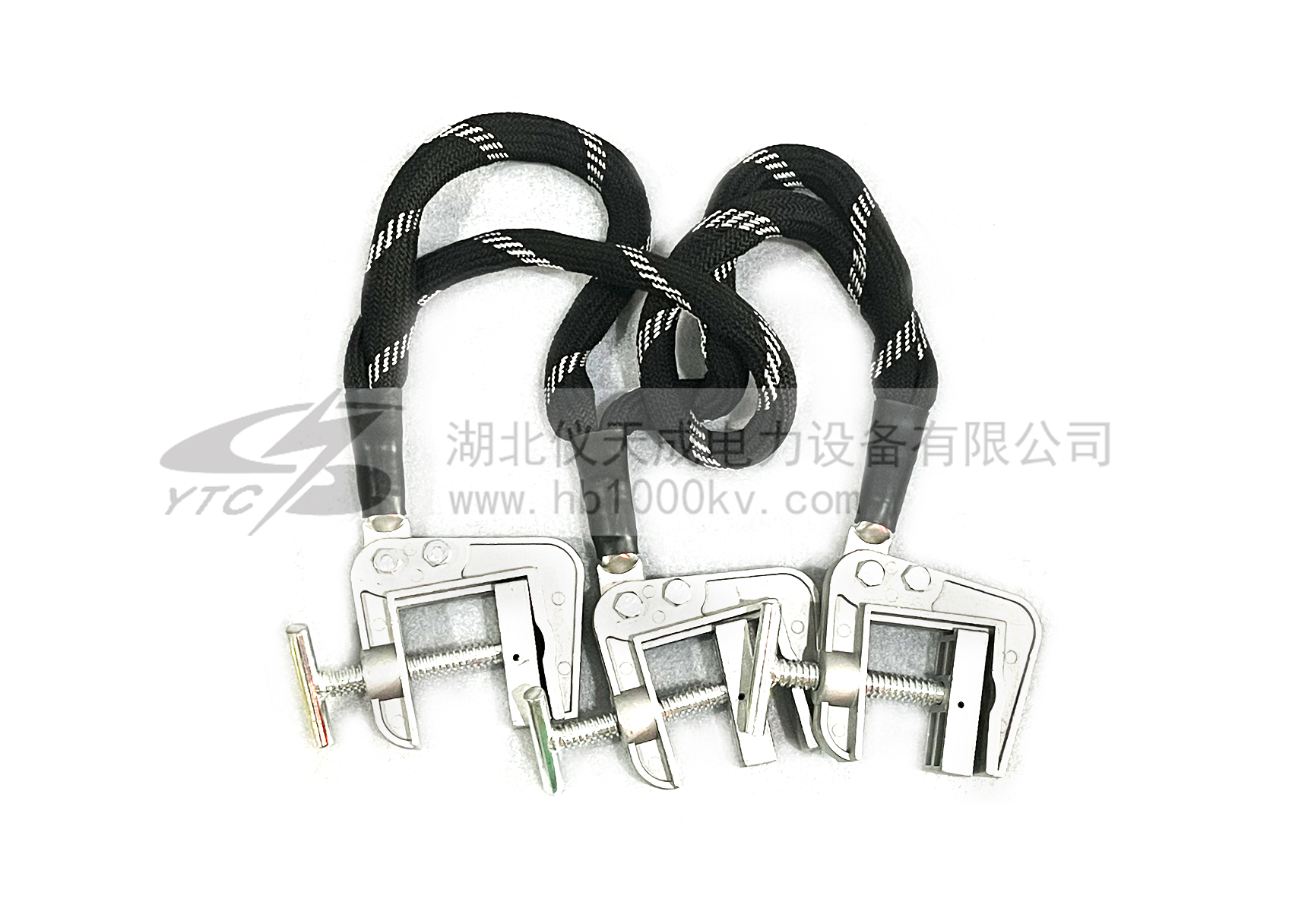

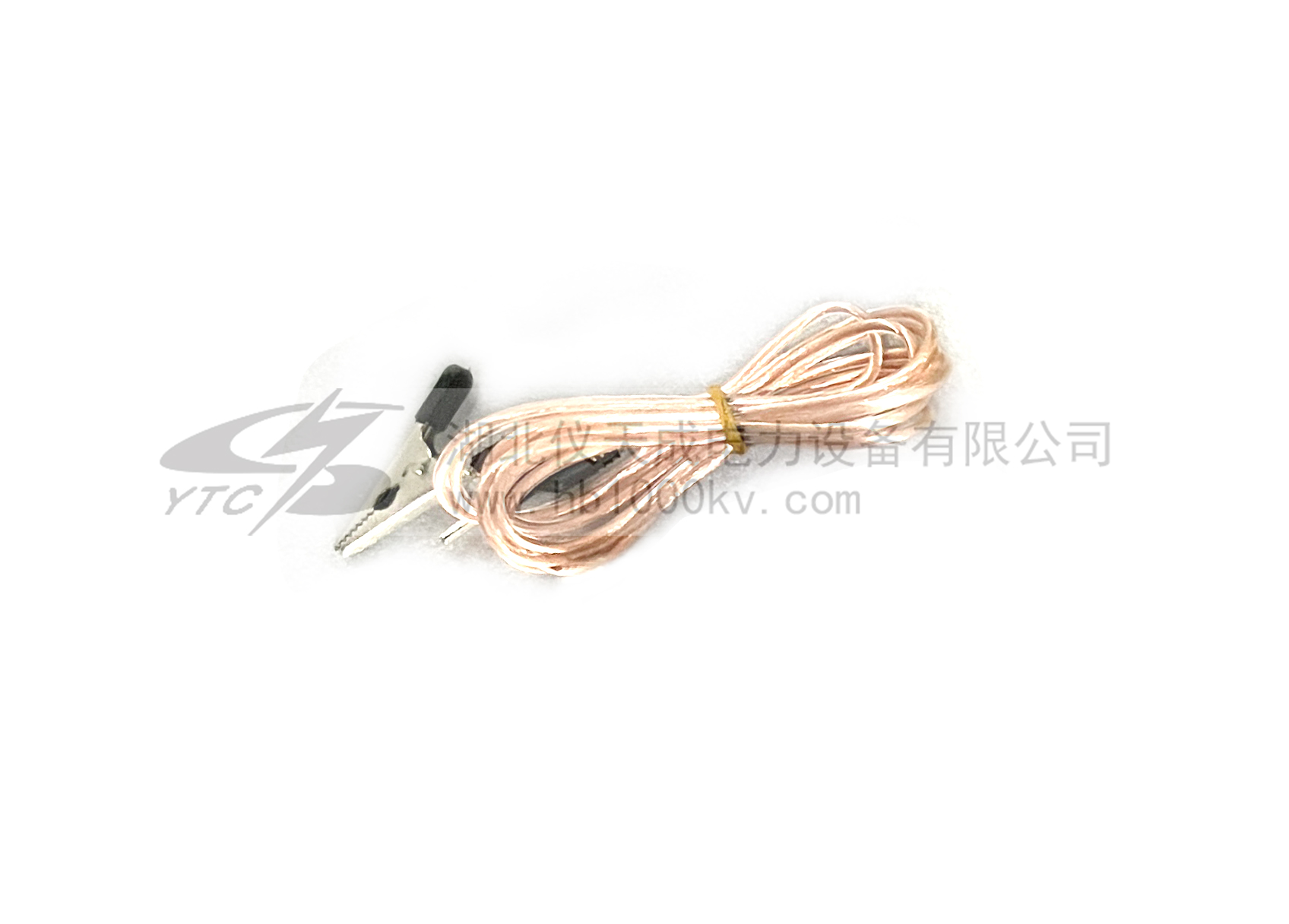

9.標配定制低壓短接線，無需螺絲和扳手，可牢固短接被測變壓器接線柱，方便現場測試。
10.可現場測量多種配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷
11.結合外配電源以及調壓、升壓、升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、負載損耗等變壓器特性數據
12.所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高
13.變壓器特性測量中，電壓最大量程可達1000V，電流最大量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器
14.變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍
15.根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考。

產品別稱：變壓器損耗參數測試儀、變壓器容量特性測試儀、變壓器特性測試儀，變壓器容量及損耗測試儀，變壓器綜合特性測試儀，變壓器容量測試儀，變壓器損耗參數測試儀

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

內置電源輸出范圍	電壓：0～10V 電流：0～10A
特性通道測試量程及精度	電壓量程：AC 1000V。精度，±0.2%（F.S）±1個字電流量程：AC 100A。精度，±0.2%（F.S）±1個字
功率及其他指標測量精度	功率： ±0.5%（F.S）（0.1≤CosΦ≤1） ±1.0%（F.S）（0.02≤CosΦ≤0.1）空（負）載損耗測量：±2%（0.1≤CosΦ≤1）
變壓器容量測試范圍	6.3～125 000kVA
工作溫度	-20℃～+60℃

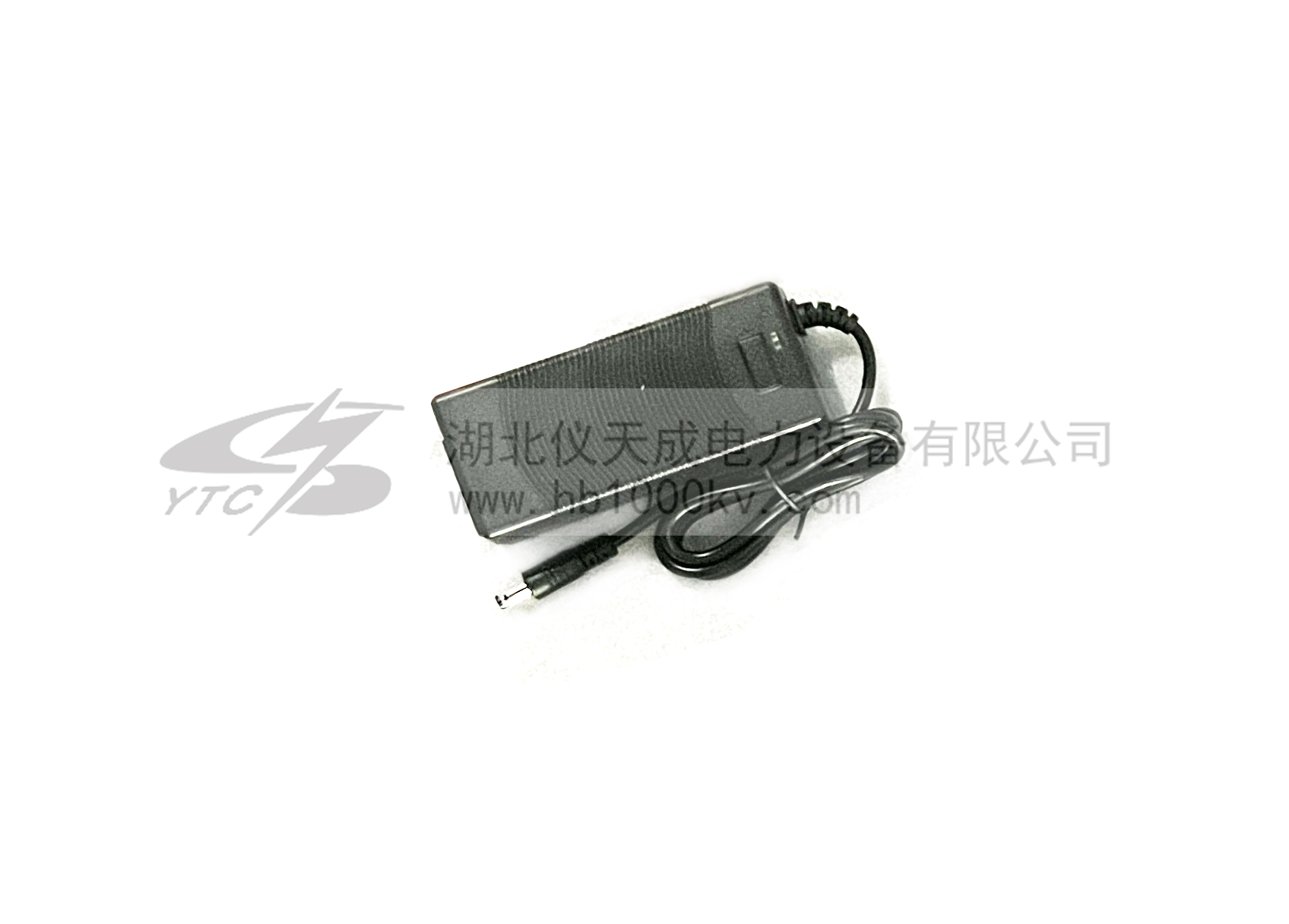

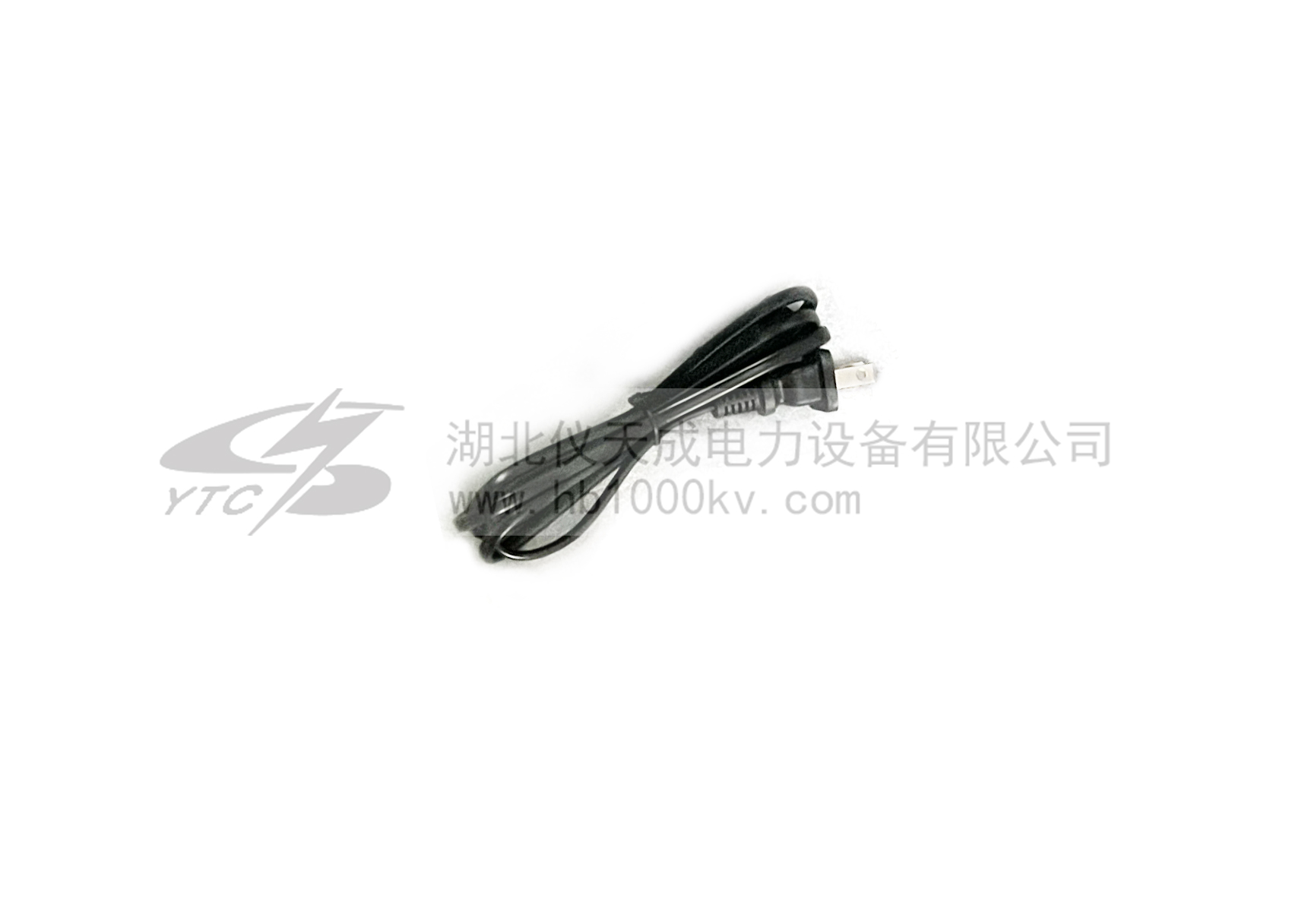

充電器電源要求	市電 AC160V～265V
絕緣度	⑴、容量測試、電壓、電流輸入點對機殼的絕緣電阻≥100MΩ ⑵、充電電源輸入對機殼之間承受工頻2kV（有效值），測試時長1分鐘
主機體積、重量	32cm×24cm×13cm 4㎏（主機）
