地下電纜運維現場工況復雜，經常需要同時完成路徑尋跡、電纜甄別、故障查找以及絕緣狀態核驗等多項工作，多臺儀器輪番上陣操作繁瑣、效率低下。儀天成 YTC630G?F 電纜綜合探測儀將多項檢測能力集成一體，一臺設備即可應對電纜現場絕大多數探測作業，下面一起來看看它的各項綜合測試功能。

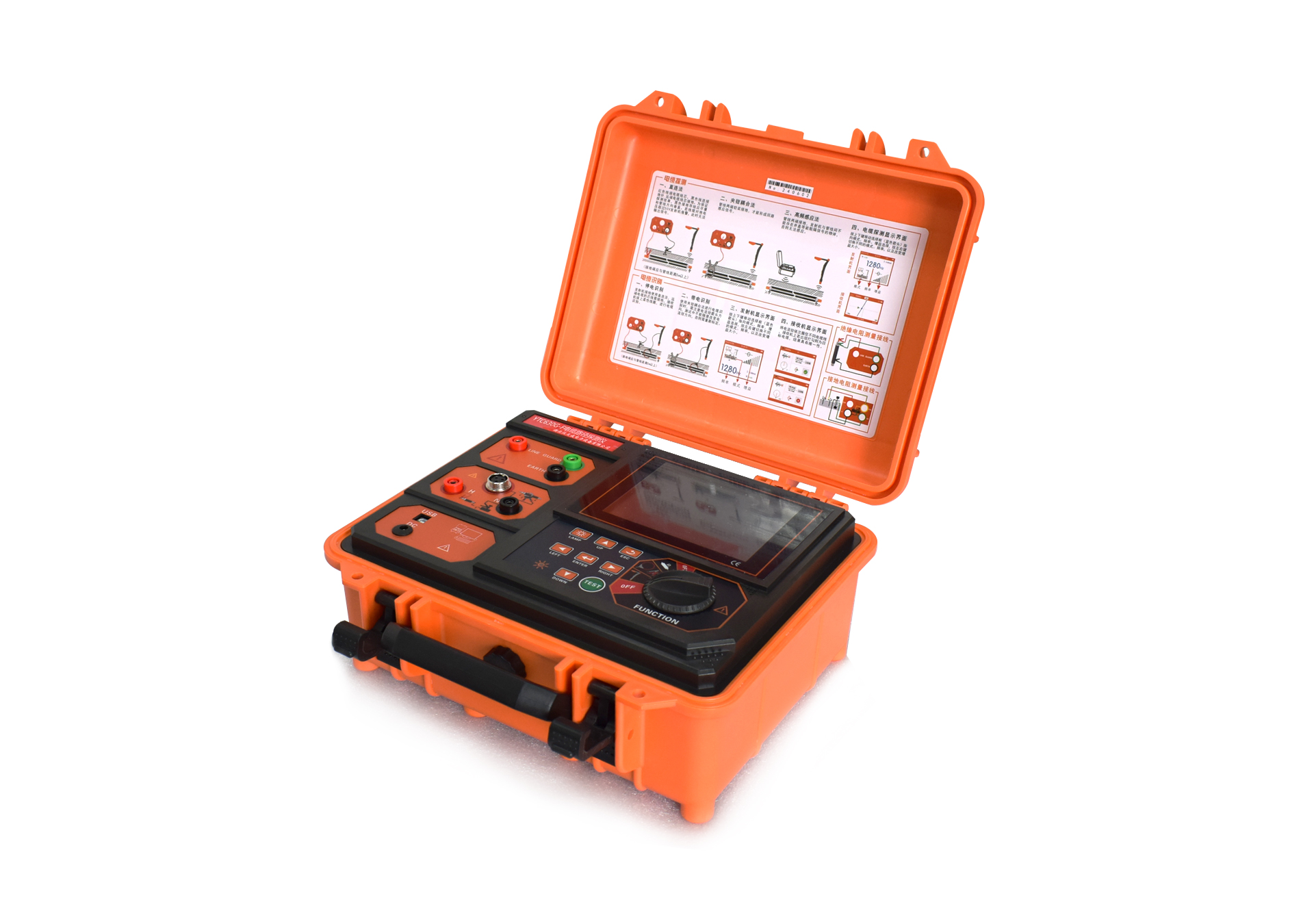

YTC630G-F 電纜路徑探測儀是一款綜合性能很強的路徑探測儀器。具有管線路徑深度探測、帶電電纜識別、停電電纜識別、管線接地故障查找、GPS 測繪、接地電阻測試、絕緣電阻測試等多種功能，下面給大家介紹一下。
一、管線路徑探測
本設備支持非開挖式作業，可完成各類地下金屬管線、電力電纜的路徑排查、全域普查及埋深測量工作。設備搭載多重濾波技術，具備優異的抗環境干擾能力，定位精準、測深數據穩定，廣泛適用于地下金屬管線巡檢運維、管線臺賬管理、市政工程規劃、電力運維檢測等場景，是管道、電力運維單位的核心必備設備。
該功能由信號發射機、接收機、信號發射電流鉗及連接測試線配套協同實現。
二、電纜識別
專為電力工程運維人員打造，針對性解決復雜工況下的電纜識別難題，可精準區分帶電電纜與停電電纜。設備可從多根并列電纜中快速鎖定目標線纜，徹底規避誤切割帶電電纜引發的安全事故，保障施工安全。
設備支持發射端預先標定10路電纜，工作人員可單次標定、遠端統一識別，無需反復往返現場操作，大幅提升施工效率。識別結果直觀可視化，目標電纜自動標注對勾、非目標電纜標注叉號，實現全自動快速甄別。
該功能由信號發射機、接收機、信號發射鉗、連接測試線、柔性卡鉗及聽診器配套實現，其中聽診器可適配卡鉗無法安裝、作業空間受限的特殊工況，適配性更強。
三、管線接地故障查找（選配功能）
可精準定位直埋電力電纜、通訊電纜、光纜等線纜的對地絕緣故障。傳統高壓閃絡法檢測直埋電纜單相金屬性接地故障時，故障點放電能量與接地電阻、放電電流平方成正比，極易出現放電聲響微弱、戶外嘈雜環境下聲波無法捕捉的問題，導致故障定位不準、檢測失效。
本設備采用路徑探測儀表+A字架組合檢測模式，依托跨步電壓法完成故障測量，檢測結果穩定、操作簡便、定位精度高，可適配多類戶外、戶內場景，精準排查直埋電纜接地故障，設備自帶箭頭方向指引，快速鎖定故障點位。
四、接地電阻測試
采用精密四線測量法檢測現場接地電阻，內置FFT快速傅里葉變換、AFC自動頻率控制兩大核心技術，可自動識別現場環境干擾、優選適配測量頻率，最大限度抵消干擾因素，保障測量數據精準可靠。設備額定最大輸出電流6mA，測量量程覆蓋0.001Ω~2000Ω，滿足各類場景接地電阻檢測需求。
該功能通過接收機與連接測試線配合完成檢測作業。
五、絕緣電阻測試
專為實驗室檢測、現場工況絕緣測試設計，可精準測量變壓器、電機、電力電纜及各類電氣設備、絕緣材料的絕緣電阻。設備搭載高精度微電流測量系統、數字升壓系統及自動放電電路，硬件配置精良，檢測穩定性與精度極高。設備額定測試電壓范圍100V~2500V，絕緣電阻測量量程為0.01MΩ~2.50TΩ，量程覆蓋范圍廣，適配各類高低壓電氣設備絕緣檢測場景。該功能由信號發射機與連接測試線配套實現。
一臺設備覆蓋電纜路徑探測、電纜識別、故障定點、電氣參數測試以及管線測繪多項工作，減少設備攜帶數量，降低現場操作難度。儀天成 YTC630G?F 電纜綜合測試儀憑借豐富的綜合測試能力，助力電力運維人員高效完成電纜巡檢、搶修、管線普查等各類現場任務。
