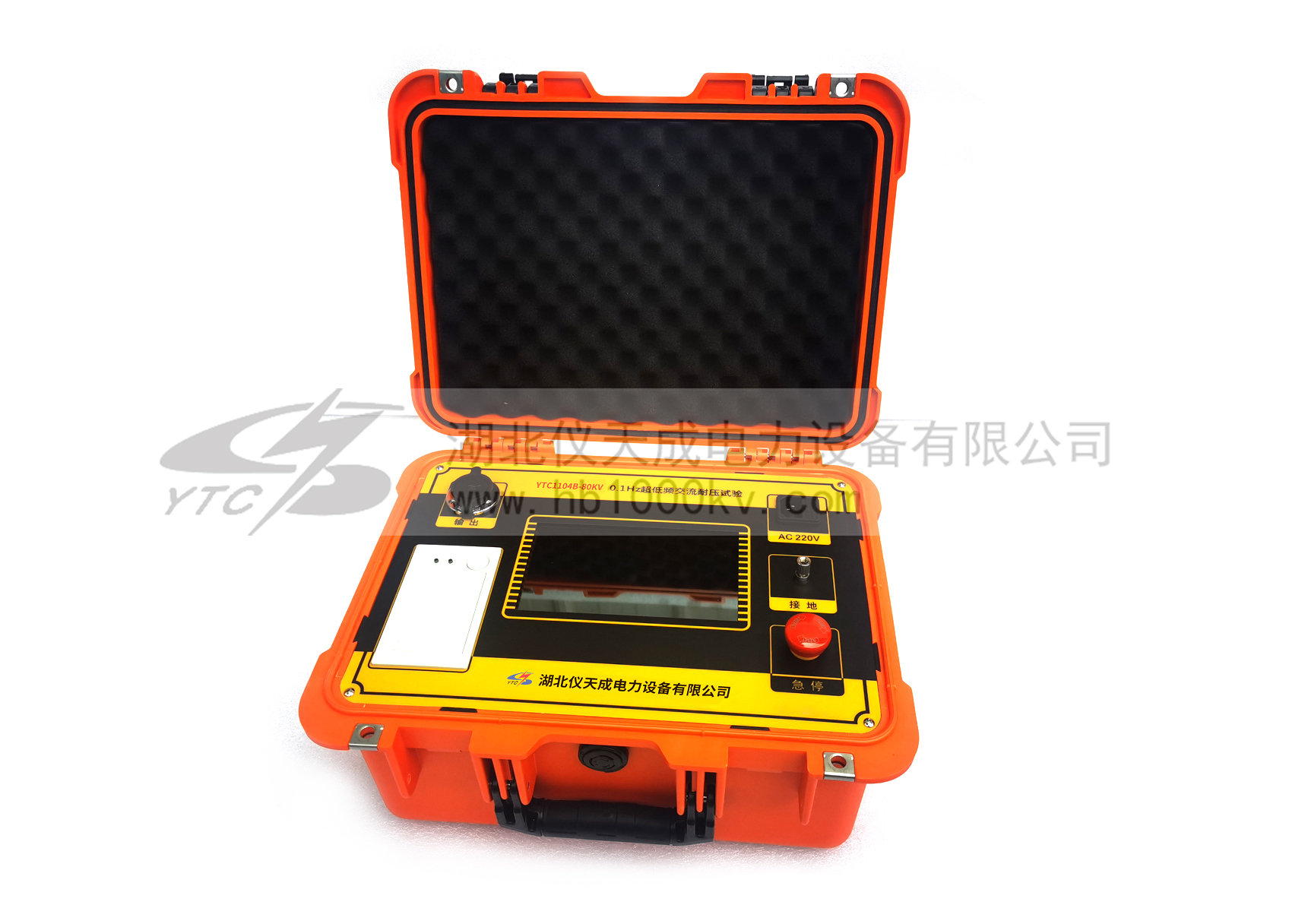

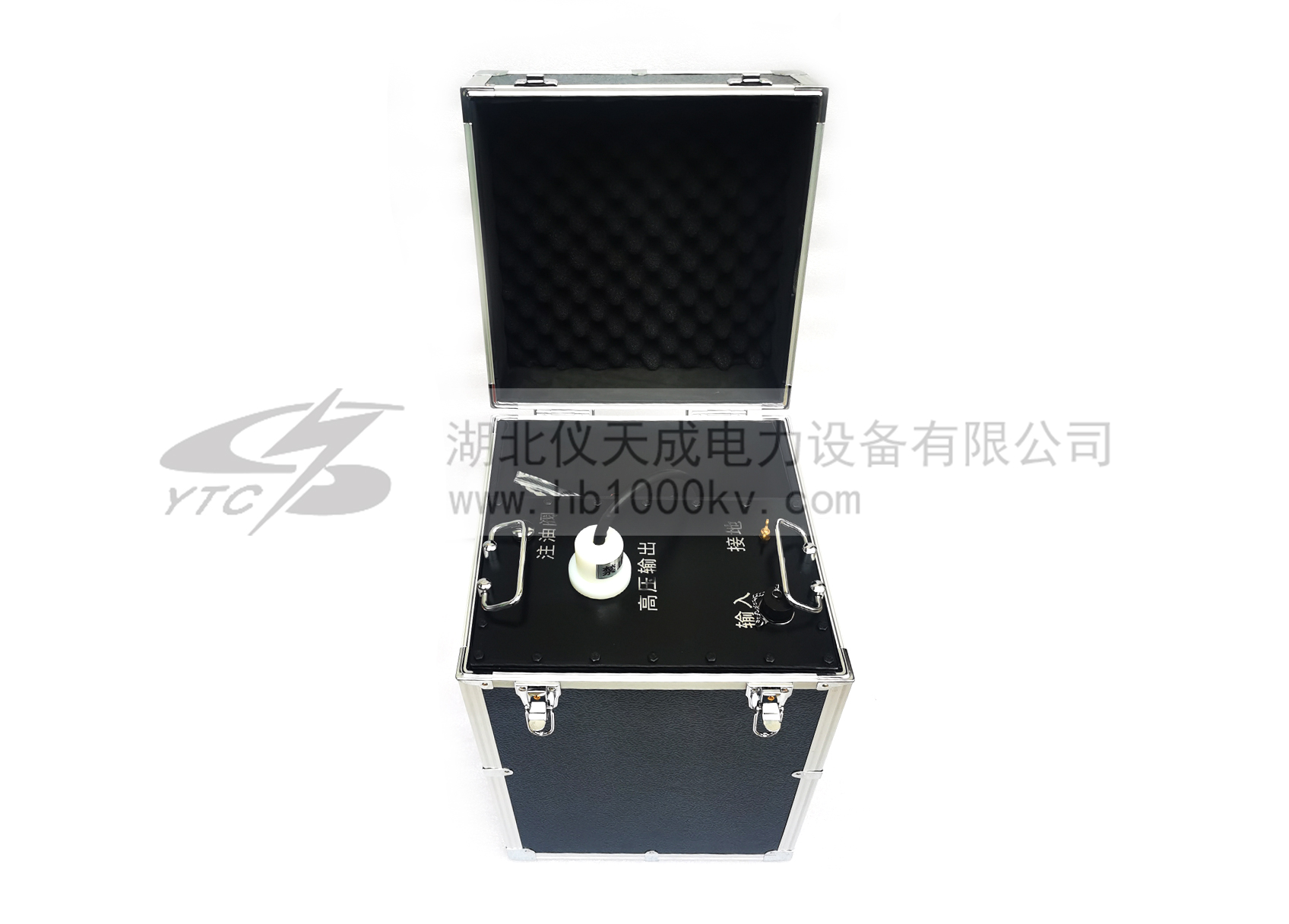

YTC1104B-80KV 超低頻高壓發生器

電氣設備的高壓耐壓試驗是《絕緣預防性試驗》規定的最重要項目之一。耐壓試驗可分為交流耐壓試驗和直流耐壓試驗，交流耐壓試驗又可分為工頻、變頻和 0.1Hz 超低頻測試技術，其中 0.1Hz 超低頻技術是最新技術，是當前國際電工委員會推薦的技術。我公司新一代本系列YTC1104B-80KV 超低頻高壓發生器是采用最新美國技術自主開發的核心產品，采用 7 寸觸模屏、最新 ARM7 單片機、高速 AD 采集電路，并配有后臺管理軟件。
它克服了國內同類產品的諸多缺點，性?xún)r(jià)比遠遠高于同類進口產品，特別適用于絕緣等值電容較大的電氣設備（例如：電力電纜、電力電容器、大中型發電機和電動機等）耐壓試驗，符合 2004 年國家新頒布電力行業標準《超低頻高壓發生器通用技術條件 DL/T849.4-2004》要求。

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

產品特點：

1.技術先進：采用數字變頻技術，微電腦控制，升壓、降壓、測量、保護等測試過程全自動化。
2.操作方便：接線簡單，傻瓜式操作。
3.保護全面：多重保護（過壓保護、高低壓側過流保護），動作迅速（動作時間≤10ms）,儀器安全可靠。
4.安全可靠：控制器和高壓發生器低壓連接，光電控制，使用安全可靠。
5.采用了高低壓閉環負反饋控制電路，輸出無容升效應。
6.配置齊全：電容觸摸屏，液晶漢字顯示，自動存儲，自動打印。
7.測試范圍大：0.1Hz、0.05Hz 及 0.02Hz 多頻率選擇，測試范圍大。
8.體積小、重量輕：十分利于戶外作業。
9.中英文切換功能

產品別稱：超低頻高壓發生器、0.1Hz超低頻高壓發生器、程控超低頻高壓發生器、超低頻交流高壓試驗裝置、超低頻耐壓試驗裝置

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

輸出額定電壓	參見下表
輸出頻率	0.1Hz、0.05Hz、0.02Hz
帶載能力	0.1Hz最大 1.1µF 0.05Hz 最大 2.2µF 0.02Hz 最大 5.5µF
測量精度	3%
電壓正，負峰值誤差	≤3％
電壓波形失真度	≤5％
使用條件	戶內、戶外；溫度：-10℃～+40℃；濕度：≤85％RH
電源保險管	參見下表
電源	電壓 220V±5%，50±5Hz，注意：若使用便攜式發電機供電，要求發電機輸出電壓、頻率穩定（一般要求功率大于 3kW，頻率 50Hz，電壓 220V±5%

被試品電容量不得超過儀器額定電容量最大值，數值大小見下表：

型號	額定電壓	帶載能力	電源保險管	產品結構、重量
30/1.1	30kV （峰值）	0.1Hz,≤1.1µF	10A	控制器：4㎏升壓器：20㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
40/1.1	40kV （峰值）	0.1Hz,≤1.1µF	10A	控制器：4㎏升壓器：20㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
50/1.1	50kV （峰值）	0.1Hz,≤1.1µF	15A	控制器：4㎏升壓器：40㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
60/1.1	60kV （峰值	0.1Hz,≤1.1µF	15A	控制器：4㎏升壓器：50㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
80/1.1	80kV （峰值）	0.1Hz,≤1.1µF	15A	控制器：4㎏升壓器：50㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF
90/1.1	90kV （峰值）	0.1Hz,≤1.1µF	15A	控制器：4㎏升壓器：55㎏
		0.05Hz,≤2.2µF
		0.02Hz,≤5.5µF

應用領域 APPLICATION FIELD

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。
