全自動工頻耐壓試驗裝置是智能一體化高壓檢測設備，主要由智能控制臺、工頻試驗變壓器、高壓測量系統、接地保護系統、緊急制動模塊組成，可自動完成升壓、穩壓、降壓、回零全過程，操作簡便、安全性高，適用于電氣設備絕緣耐壓教學檢測。
設備組成：
1. 智能控制臺：設備核心控制單元，可設置試驗參數、實時顯示電壓電流、自動記錄數據，具備自檢及聲光報警功能。
2. 工頻試驗變壓器：核心升壓部件，將低壓交流電轉換為50Hz標準工頻高壓，滿足絕緣試驗需求。
3. 高壓測量系統：實時精準采集高壓、泄漏電流數據，參數超標時自動觸發保護。
4. 接地保護系統：保障試驗安全，接地不良時設備禁止啟動，杜絕漏電、感應電風險。
5. 緊急制動模塊：配備急停按鈕，可一鍵切斷高壓輸出，實現緊急停機保護。
工作原理：
設備接入工頻低壓電源后，由控制系統調控試驗變壓器升壓，輸出50Hz工頻高壓并施加于被試品。通過持續穩壓考核設備絕緣性能，絕緣完好則電流穩定、試驗正常完成；若絕緣存在擊穿、老化等缺陷，設備會自動報警、跳閘、降壓回零，以此判定被試品絕緣是否合格。

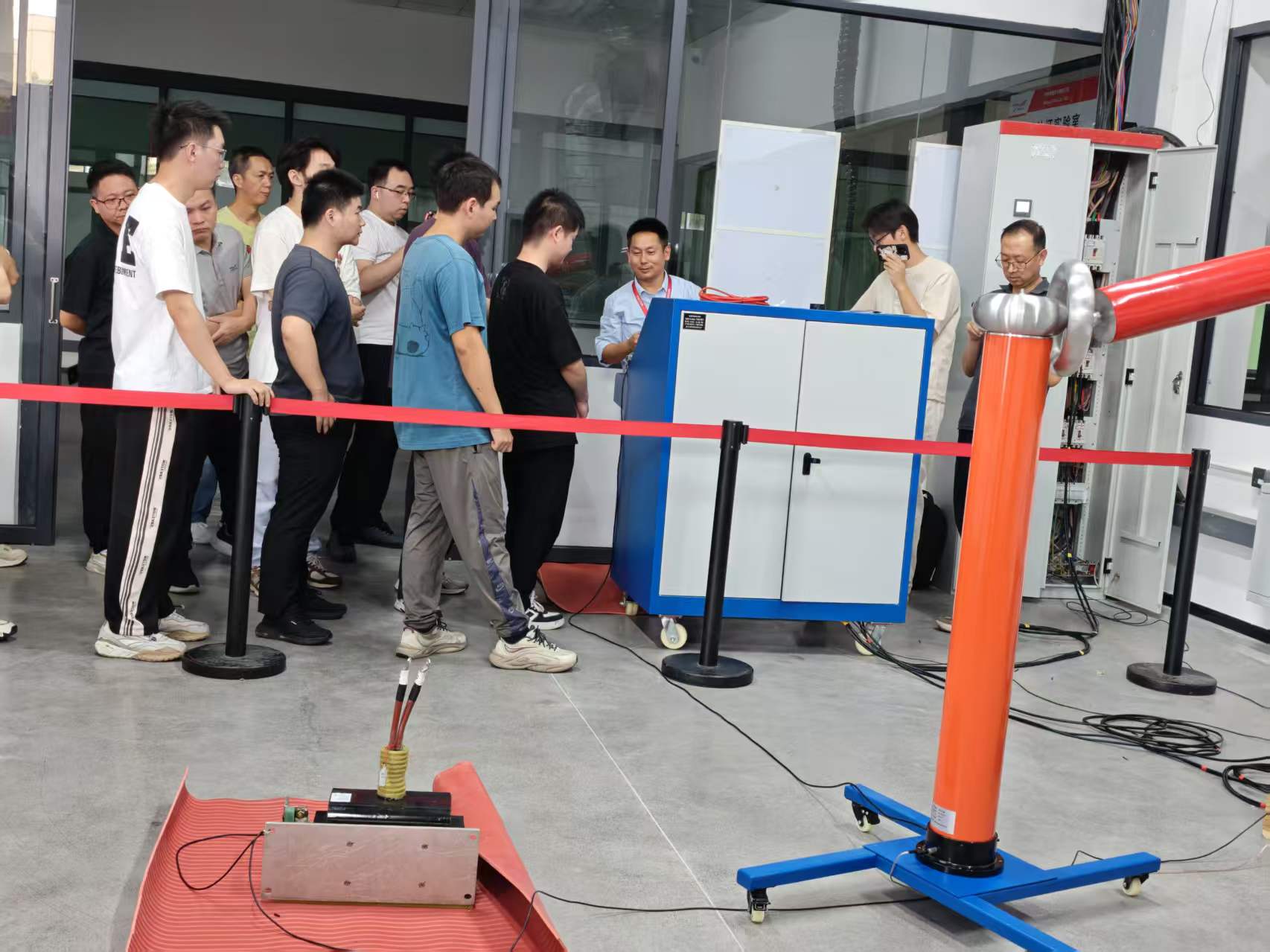

本次全自動工頻交流耐壓試驗全程遵循安全、規范、標準化操作流程，整體分為試驗準備、接線復核、參數設置、自動運行、收尾整理五個核心環節。試驗開始前，需全面開展前置準備工作，仔細檢查整套設備的電源線、高低壓引線、接地線完好無破損，控制臺按鍵、急停按鈕靈敏可靠，試驗變壓器無異常故障。同時清理被試品表面灰塵、污漬，確認被試品完全斷電、無外觀破損缺陷，明確加壓端與接地端，清理試驗場地雜物，劃定高壓警示區域，杜絕現場安全隱患。
準備工作完成后，嚴格按照“先接地、后低壓、后高壓”的安全順序規范接線，保證接地連接牢固可靠，線路對接緊實無虛接，高壓引線全程懸空布置，避免對地短路或觸碰金屬部件，接線完成后必須由雙人交叉復核，確認線路無誤。隨后接通設備電源，設備自動完成硬件自檢，排查接地、線路、保護系統等故障，自檢通過后選擇全自動試驗模式，結合被試品試驗標準，精準設置試驗電壓、60s標準耐壓時長、泄漏電流保護閾值等參數，核對無誤后鎖定參數防止誤改。一切就緒后，確認監護人員在崗、試驗區無人靠近，啟動試驗程序，設備自動勻速升壓，升至設定電壓后自動穩壓并開始計時。
試驗期間密切監測電壓、電流數據變化，觀察被試品是否出現閃絡、異響、發熱、放電等異常情況，全程保持靜止監護，嚴禁觸碰設備與線路。待耐壓計時結束，設備將自動降壓回零、切斷高壓輸出，完成試驗運行流程。最后等待高壓完全歸零，手動多次放電釋放殘余電壓，再關閉總電源，按規范順序拆除所有線路，保存試驗數據，清理并規整試驗場地與設備配件，完整完成整場實訓操作。
