一、主要技術特點
1. 采集控制系統搭載高速、高集成化微處理器，設備運行穩定、數據采集效率高，可保障全程精準測控。
2. 設備與筆記本電腦采用USB接口通信，連接便捷、傳輸速率快，適配各類現場測試場景，數據傳輸穩定不丟包。
3. 硬件機芯采用美國進口DDS專用數字高速掃頻技術，檢測精度高，可精準診斷變壓器繞組扭曲、鼓包、移位、傾斜、匝間短路變形、相間接觸短路等各類常見故障。
4. 配備高速雙通道16位A/D采樣模塊，靈敏度極高，現場調節分接開關時，設備波形曲線可呈現清晰、明顯的變化，精準捕捉設備細微工況差異。
5. 信號輸出幅度支持軟件智能調節，最大輸出峰值可達±10V，調試操作便捷，適配不同測試工況需求。
6. 配套計算機系統可自動完成檢測數據整理、結果分析，一鍵生成Word格式電子檢測報告，便于數據留存、查閱與歸檔。
7. 內置線性掃頻、分段掃頻雙測量系統，全面兼容國內兩大主流繞組變形測量技術流派，適配性極強。
8. 設備幅頻特性完全符合國家幅頻特性測試儀相關技術指標；頻率橫坐標支持線性分度、對數分度兩種模式，可按需生成對應類型的測試曲線，滿足不同檢測分析及報告輸出需求。
9. 搭載專業智能數據分析系統，支持雙重對比分析，檢測結果客觀精準：
（1）橫向對比：對變壓器A、B、C三相繞組數據進行相似性比對，判定等級分為：一致性很好、一致性較好、一致性較差、一致性很差；
（2）縱向對比：調取設備歷史檢測數據，對A-A、B-B、C-C同相繞組新舊數據進行變形比對，繞組變形判定等級分為：正常繞組、輕度變形、中度變形、嚴重變形。
10. 支持全自動生成Word電子文檔，可直接用于數據保存、線上查閱及紙質打印，辦公及歸檔便捷。
11. 設備各項性能指標完全滿足DL/T911－2004《電力變壓器繞組變形的頻率響應分析法》電力行業標準要求，檢測結果合規有效。
二、主要技術參數
2.1 掃描方式參數
2.1.1 線性掃描
掃頻測量范圍：10Hz～10MHz，共計40000個掃頻點；支持0.25kHz、0.5kHz、1kHz三檔分辨率，可根據測試需求靈活切換。
2.1.2 分段掃頻
總掃頻點數：2000個，分段測量區間劃分如下：
1. 0.5kHz～10kHz
2. 10kHz～100kHz
3. 100kHz～500kHz
4. 500kHz～1000kHz（0.5kHz～1MHz）
2.2 通用技術參數
1. 幅度測量范圍：-120dB～+20dB
2. 幅度測量精度：0.1dB
3. 掃描頻率精度：0.005%
4. 信號輸入阻抗：1MΩ
5. 信號輸出阻抗：50Ω
6. 信號輸出幅值：±20V
7. 同相測試重復率：99.9%

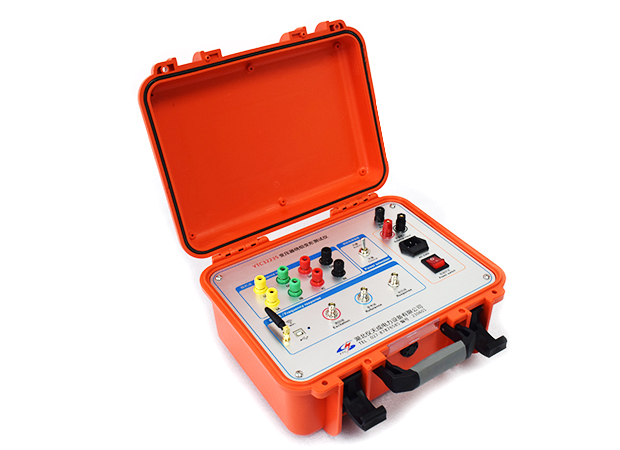

儀天成YTC3223S變壓器繞組變形檢測儀憑借先進的頻響法檢測原理、全面的功能配置與優異的硬件參數，實現了變壓器繞組變形的高效、精準、無損檢測。設備兼顧寬范圍掃頻測試、超高測量精度與極致測試重復性，可精準捕捉繞組頻響曲線的細微變化，有效甄別繞組變形、松動、位移等各類隱性故障，完美適配各級高壓電力變壓器的檢測需求。
