1、自動測試、合閘測試、分閘測試
用于開關單合、單分試驗。自動測試以 A1 斷口狀態作為判斷依據：若 A1 斷口處于分位，儀器自動執行合閘測試；若 A1 斷口處于合位，則自動執行分閘測試。
2、低電壓
實現開關合閘、分閘低電壓自動動作試驗，進入該功能界面后，按照儀器屏幕操作提示完成對應操作即可。
3、手動操控
可在設定電壓下，對開關開展多次反復分合試驗。 示例： ① 在 30% 額定電壓下，對開關連續操作三次，考核開關應可靠不動作，可使用本功能完成； ② 開關廠進行型式試驗前，需在額定電壓下對開關進行多次預分合操作，也可使用本功能。
操作說明：調好目標電壓，左鍵執行合閘，右鍵執行分閘，確認鍵完成儲能輸出；點擊返回鍵退出該功能。
4、重合閘
用于開關重合閘性能試驗。 ① 合?分試驗 完成開關 “合?分” 試驗，設置 “合?t1?分” 的控制時間間隔后啟動試驗，可直接輸出開關一合時間、一分時間、金短時間測試結果。
② 分?合試驗 完成開關 “分?合” 試驗，設置 “分?t2?合” 的控制時間間隔后啟動試驗，可直接輸出開關一分時間、一合時間、無電流時間測試結果。
③ 分?合?分試驗 完成開關 “分?合?分” 試驗，設置 “分?t2?合?t1?分” 的控制時間間隔后啟動試驗，可直接輸出開關一分時間、一合時間、二分時間、金短時間、無電流時間測試結果。
注意：控制時間間隔 t1，為合閘線圈上電至分閘線圈上電的時間；控制時間間隔 t2，為分閘線圈上電至合閘線圈上電的時間。 在執行 “合?t1?分”“分?t2?合”“分?t2?合?t1?分” 試驗時，t1 建議按開關合閘固有時間設置，與開關實際合閘時間接近；t2 建議按開關分閘固有時間設置，與開關實際分閘時間接近。

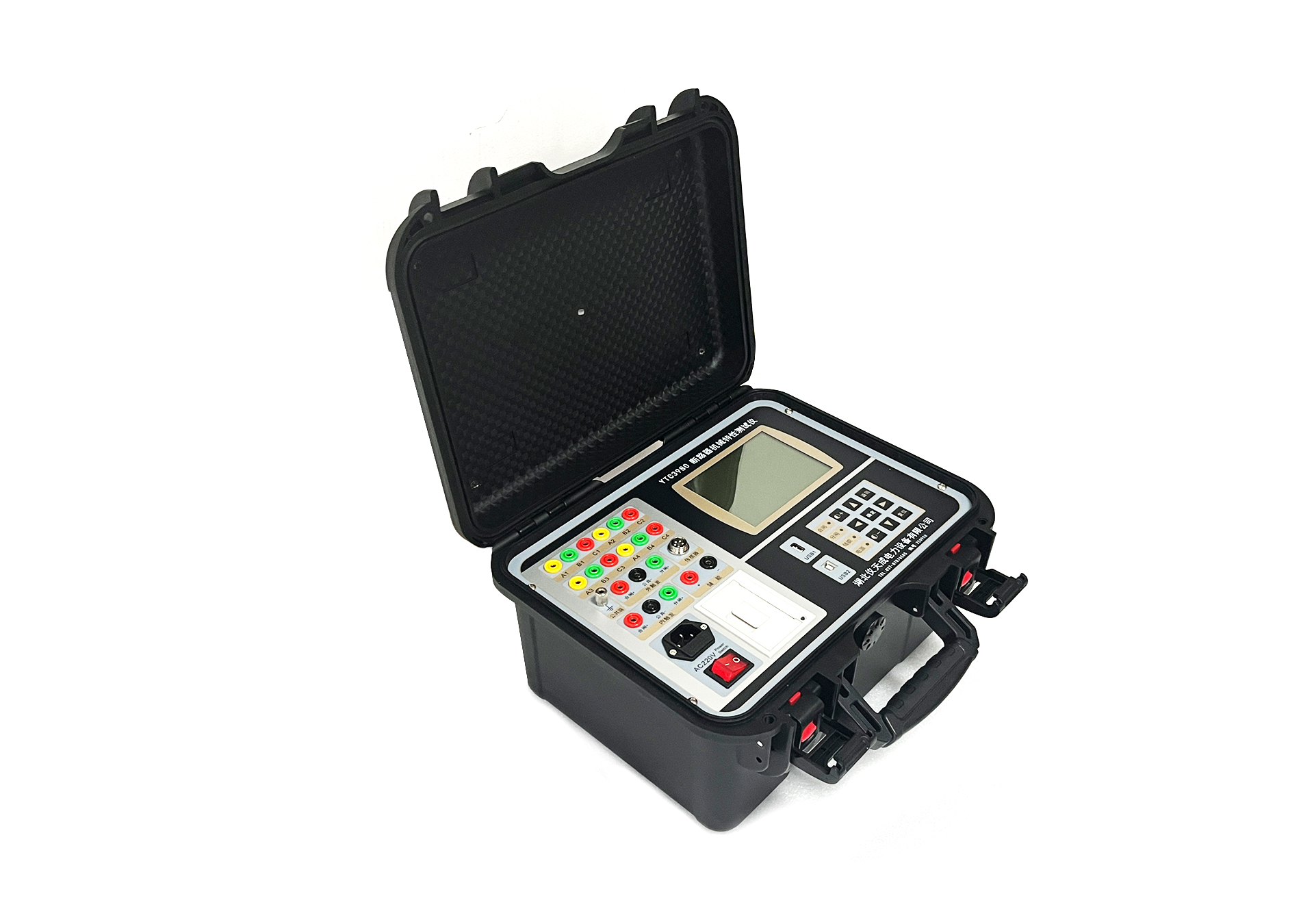

儀天成YTC3980高壓開關動特特性測試儀的測試菜單，集成了斷路器全維度機械特性檢測功能，覆蓋電力行業斷路器試驗的常規檢測、故障分析、出廠校驗等全場景需求。
