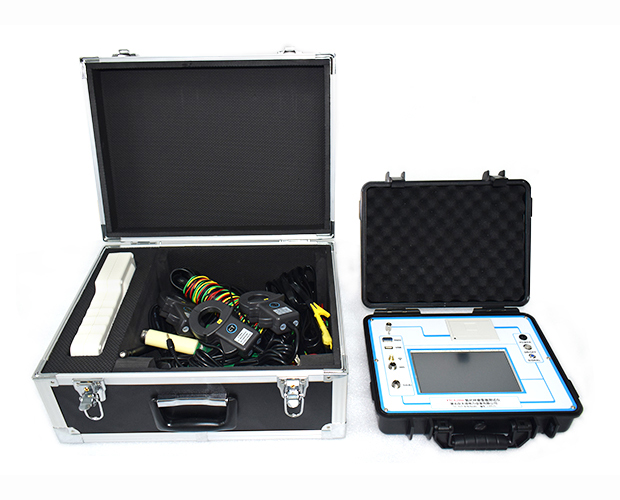

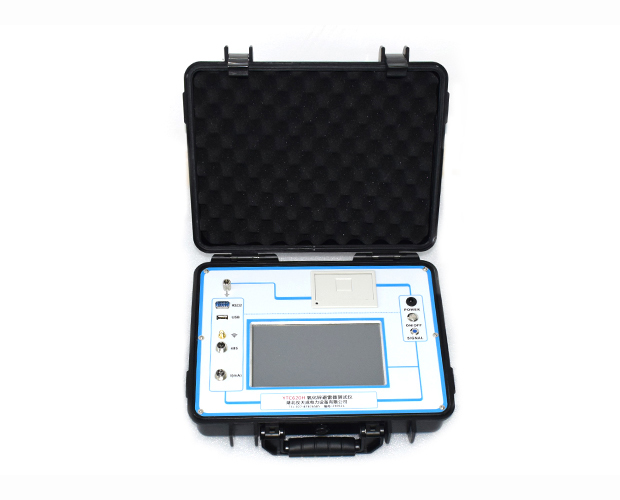

氧化鋅避雷器是電力系統輸變電設備的核心保護裝置，可有效規避雷電過電壓、操作過電壓對電網設備的損害，其運行狀態直接關系到電網供電的安全性與穩定性。長期運行過程中，避雷器易出現老化、受潮、絕緣劣化等故障隱患，若未及時檢測排查，極易引發電網故障。儀天成YTC620H氧化鋅避雷器帶電測試儀是專為電網現場檢測研發的高精度智能化設備，無需停電即可完成避雷器多項核心參數檢測，依托成熟的數字波形采集與智能濾波抗干擾技術，適配變電站、輸電線路等復雜現場工況，精準捕捉設備運行隱患。本文將詳細拆解該設備的核心組成組件，全面梳理其各項關鍵技術指標，為設備使用、運維檢測及工況適配提供專業參考依據。

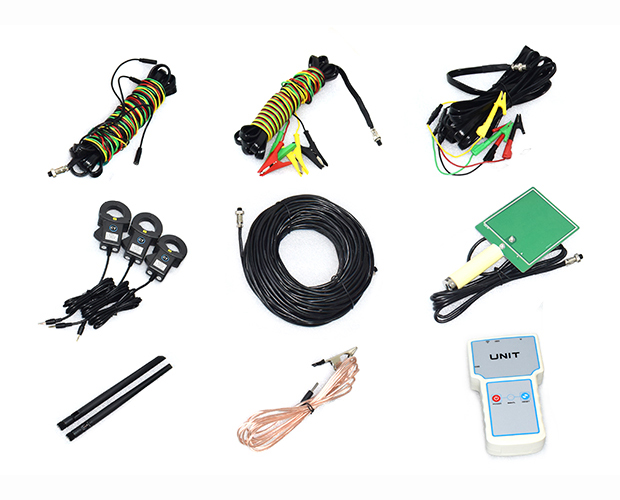

儀器組件：儀器具有選配功能，標準版本不具備選配功能，客戶可根據需求定制。
|
三相同測 |
標配 |
彩屏觸摸屏 |
標配 |
|
藍牙控制及上傳 |
標配 |
485同步及無線 |
標配 |
|
U盤導出數據 |
標配 |
邊相抗干擾處理 |
標配 |
|
鋰電池 |
標配 |
RS232 MODBUS通信 |
標配 |
|
|
|
上位機控制及上傳 |
標配 |
|
|
|
|
|
|
電流鉗3支 |
選配 |
擴展量程或無線距離 |
選配 |
|
單元采集電流 |
選配 |
中英文切換 |
選配 |
|
單元帶LCD（雙液晶屏） |
選配 |
|
|
|
485 MODBUS通信 |
選配 |
|
|
|
|
|
|
|
技術指標：
1.供電電源：內置鋰電池供電，或 DC8.4V 外接適配器供電
2.測量范圍:
泄漏電流：0～20mA（支持擴展）；選配電流鉗式傳感器：0～20mA
電壓：30～250V（支持擴展）；選配電場強度輸入：30kV/m～300kV/m
角度：0～360°
阻性電流：0～20mA（支持擴展）
容性電流：0～20mA（支持擴展）
3.測量準確度：
電流：全電流＞100μA 時，±5% 讀數 ±1 個字
電壓：基準電壓信號＞30V 時，±5% 讀數 ±1 個字
4.測量參數：
泄漏電流：全電流波形、基波有效值、峰值
泄漏電流阻性分量：波形，1、3、5、7、9 次諧波有效值，正峰值 Ir+、負峰值 Ir-
容性電流：基波
電壓：電壓波形、電壓有效值
其他：相角差、功耗
5.電壓基準信號取樣方式：
有線同步：40m（支持擴展）
無線同步：＞1500m（支持擴展）
6.鋰電池性能：
充電時長：≥2.5h
連續工作時間：≥7h
間斷工作時間：≥7×24h
儀天成YTC620H氧化鋅避雷器帶電檢測儀依托科學完善的硬件組件架構，構建了高精度、高穩定性、強抗干擾的帶電檢測能力。齊全的功能組件保障了設備現場便攜作業、精準采樣、智能分析與數據留存的全流程作業需求，嚴苛且專業的技術指標，充分適配電力行業避雷器常態化帶電檢測、隱患排查、狀態評估的工作標準。
