儀天成YTC309介質損耗測試儀相關概述認識

返回打印來源：儀天成電力時間：2026/09/20 閱讀：次

在電力系統設備運維、預防性試驗與絕緣檢測工作中，介質損耗檢測是判定變壓器、互感器、絕緣子、高壓套管等高壓電氣設備絕緣性能的核心手段，能夠精準排查設備絕緣老化、受潮、破損、污染等隱性故障，是保障電網安全穩定運行的關鍵檢測項目。儀天成YTC309介質損耗測試儀作為一款高性能、抗干擾型高壓檢測設備，依托成熟的測試技術與優化的硬件設計，適配各類高壓電氣設備的介損及電容量檢測工作。設備搭載多頻測量模式，支持寬范圍高壓輸出，兼具精度高、穩定性強、操作便捷、抗干擾能力突出等優勢，廣泛應用于電力運維、電力工程檢測、工礦企業電氣試驗等場景，成為行業內高壓設備絕緣性能檢測的主流設備之一。

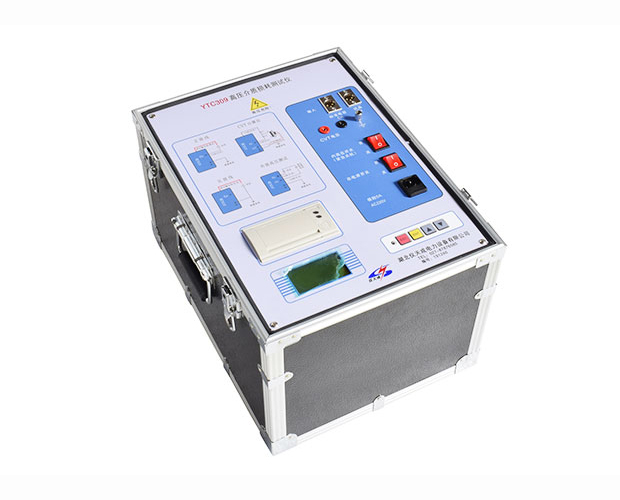

YTC309高壓介質損耗測試儀是一款高精度全自動檢測設備，主要適用于發電廠、變電站等電力現場，可精準測量各類高壓電力設備的介質損耗正切值（tgδ）及電容量。設備搭載變頻測量技術，能夠有效抵御現場強電場干擾，保障復雜工況下的測量精度。儀器采用全中文菜單操作模式，依托微機控制系統自動完成整套測量流程，操作便捷、自動化程度高。
該設備應用場景廣泛，除電力現場檢測外，還可滿足生產車間、試驗室、科研單位對各類高壓電器設備tgδ值及電容量的檢測需求，尤其適用于絕緣油損耗測試，具備操作簡便、檢測高效、數據精準的突出優勢。
儀器支持正、反兩種接線方式，可分別對不接地、直接接地的高壓電器設備開展檢測，同時能夠精準測量電容式電壓互感器（CVT）的介質損耗正切值，以及主電容C1、C2的電容量參數，適配多種設備檢測場景。

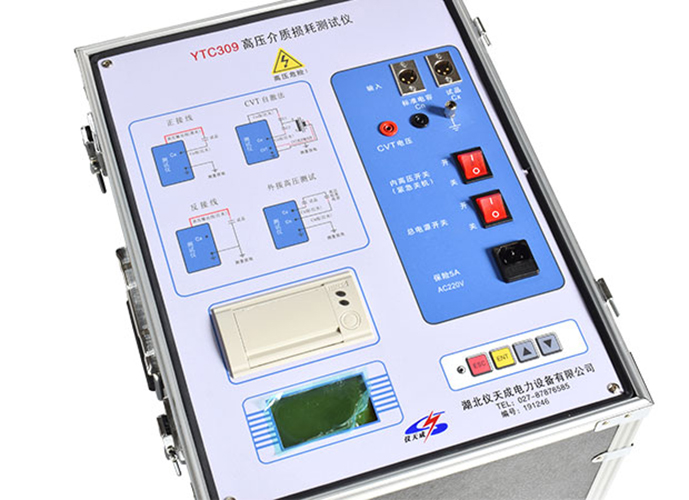

設備內置高壓升壓變壓器，集成過零合閘、防雷擊等多重安全防護機制。試驗過程中可輸出0.5kV～10kV多級可調高壓，全程操作簡單、運行安全可靠。為保障設備及試驗安全，儀器標配多項核心保護功能，具體如下：

高壓短路保護
CVT過壓保護
儀器接地不良保護

工作原理：

電介質在交流電壓作用下會消耗部分電能，該部分能量會轉化為熱能形成能量損耗，即為電介質損耗。當交流電壓施加于電介質時，電介質的電壓與電流之間會產生相角差Ψ，其馀角δ被定義為介質損耗角，δ的正切值tgδ即為介質損耗角正切，是衡量電介質絕緣損耗性能的核心參數。
本儀器測量系統由標準回路（Cn）與被試回路（Cx）兩大核心模塊組成。其中，標準回路由內置高穩定度標準電容器與測量線路構成，被試回路由被測設備與測量線路構成；測量線路包含取樣電阻、前置放大器及A/D轉換器。
設備工作時，通過測量電路同步采集標準回路與被試回路的電流幅值、相位等核心數據，經由單片機數字化實時采集處理，通過精準矢量運算，最終測算出被測設備的電容量與介質損耗角正切值，完成高精度檢測。

儀天成YTC309異頻介質損耗測試儀儀憑借科學的結構設計、完善的測試功能、優異的抗干擾性能與精準的檢測精度，完美適配各類復雜現場的高壓絕緣檢測需求。相較于傳統檢測設備，該設備有效解決了現場電磁干擾強、測試數據偏差大、操作繁瑣等行業痛點，可高效、精準完成電氣設備介質損耗因數、電容量等核心參數的測量，為高壓電氣設備絕緣狀態評估、故障隱患排查、設備檢修維護提供可靠、精準的數據支撐。

湖北儀天成電力設備有限公司
2026年9月20日
